Der Einfluss von Pilotlagern auf Automobilsysteme
Einführung
Pilot Orientierung sind ein wichtiger Bestandteil der Automobilindustrie System und spielen eine entscheidende Rolle für den reibungslosen Betrieb des Fahrzeugs. Diese Lager sind klein, aber leistungsstark, da sie die Reibung reduzieren und die korrekte Ausrichtung zwischen Getriebeeingangswelle und Kurbelwelle gewährleisten.
Was sind Pilotlager?
Pilotlager, auch Pilotlager genannt Buchsen oder Pilotbuchsen, sind klein zylindrisch Komponenten, die typischerweise in der Kurbelwelle von Fahrzeugen mit manueller Schaltung zu finden sind. Sie dienen als wichtige Schnittstelle zwischen Motor und Übertragungssysteme.
Die Hauptaufgabe eines Piloten Lager Die Aufgabe besteht darin, die Getriebeeingangswelle zu stützen und zu stabilisieren, die für die Kraftübertragung vom Motor zum Getriebe zuständig ist. Während sich die Kurbelwelle dreht, reduziert das Führungslager Reibung und Vibration zwischen der Kurbelwelle und der feststehenden Getriebeeingangswelle. Diese Reduzierung von Reibung und Vibration sorgt für einen ruhigeren Betrieb und beugt übermäßigem Verschleiß beider Komponenten vor.
In manuellen Getriebesystemen spielen Pilotlager eine entscheidende Rolle bei der Gewährleistung der richtigen Ausrichtung und des Eingriffs zwischen Motor und Getriebe. Wenn die Kupplung eingerückt oder ausgerückt ist, ermöglicht das Pilotlager eine sanfte Drehung der Getriebeeingangswelle und ermöglicht so nahtlose Gangwechsel. Ohne ein funktionsfähiges Führungslager kann es zu einer Fehlausrichtung der Getriebeeingangswelle kommen, die zum Schleifen des Zahnrads, zum Durchrutschen der Kupplung und möglicherweise zu Schäden am Getriebesystem führt.
Funktion der Pilotlager

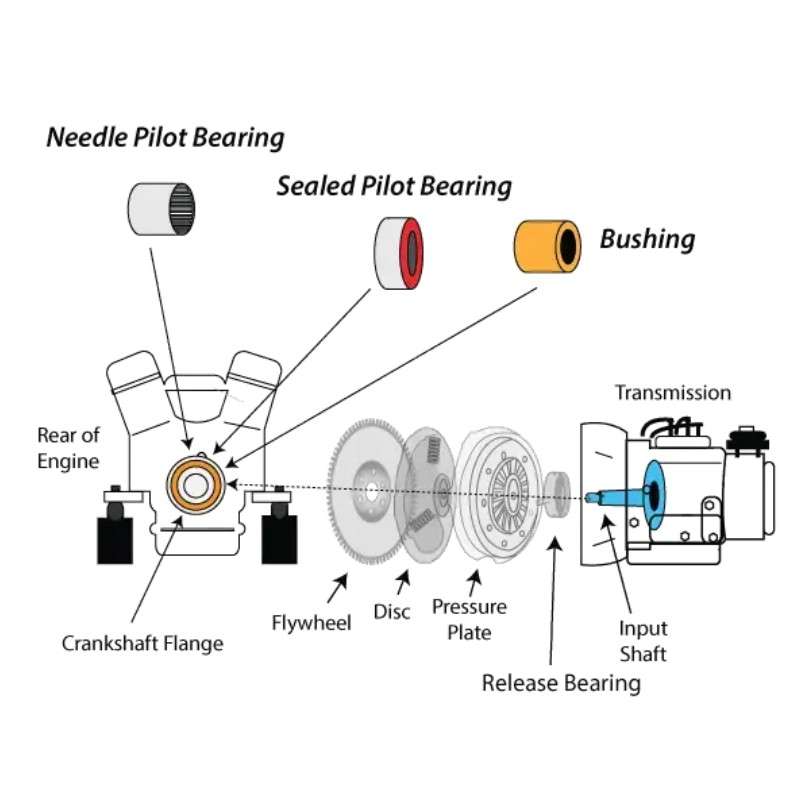

Ein Pilotlager ist ein kleines Lager, das sich normalerweise in der Mitte des Schwungrads oder der Flexplatte am Motor eines Fahrzeugs befindet. Seine Hauptfunktion besteht darin, die Eingangswelle des Getriebes zu stützen und für eine gleichmäßige und präzise Drehung zu sorgen.
Wenn das Kupplungspedal betätigt wird, reduziert das Pilotlager die Reibung und ermöglicht eine freie Drehung der Eingangswelle. Dies trägt dazu bei, Verschleiß und Schäden an den Getriebekomponenten zu verhindern und sorgt für die richtige Ausrichtung zwischen Motor und Getriebe.
Darüber hinaus trägt das Pilotlager auch dazu bei, Vibrationen zu dämpfen und Geräusche im Betrieb zu reduzieren. Es gleicht kleine Fehlausrichtungen zwischen Motor und Getriebe aus und sorgt so für ein sanfteres Fahrerlebnis.
Hier sind einige weitere Merkmale von Pilotlagern, darunter:
- Abstützung und Stabilisierung der Getriebeeingangswelle; Das Pilotlager befindet sich innerhalb der Kurbelwelle und ist für die Lagerung und Stabilisierung der Getriebeeingangswelle verantwortlich.
Bei laufendem Motor nimmt das Pilotlager die Rotationskraft vom Antriebsstrang auf und sorgt durch die Abstützung der Getriebeeingangswelle dafür, dass dieser während der Rotation stabil bleibt.
- Pilotlager reduzieren effektiv die Reibung zwischen der Kurbelwelle und der GetriebeeingangswelleAußerdem absorbieren und dämpfen sie Vibrationen, um einen reibungslosen Motorbetrieb zu gewährleisten, Energieverluste zu reduzieren und die Lebensdauer des Antriebsstrangs zu verlängern.
- Als eine der Schlüsselkomponenten des Getriebesystems realisiert das Pilotlager die Kraftübertragung, indem es die Rotationskraft vom Motor auf die Getriebeeingangswelle überträgt. Während der Fahrt übernimmt das Turbinenlager die wichtige Aufgabe, die vom Motor erzeugte Kraft auf das Getriebe zu übertragen und so das Fahrzeug voranzutreiben.
- Beim Schaltvorgang des Fahrers spielt das Pilotlager eine Schlüsselrolle. Durch die Gewährleistung einer gleichmäßigen Drehung der Getriebeeingangswelle wird eine reibungslose Betätigung der Kupplung ermöglicht und der Schaltvorgang reibungsloser und zuverlässiger.
- Durch das Vorhandensein von Pilotlagern werden Verschleiß und Schäden zwischen den Antriebsstrangkomponenten wirksam reduziert. Durch die Reduzierung von Reibung und Vibration reduziert das Pilotlager die Arbeitsbelastung des Antriebsstrangs und bietet einen gewissen Schutz vor Ausfällen und Schäden aufgrund übermäßigen Verschleißes an anderen kritischen Komponenten wie Zahnrädern und Lagern.
Welche Arten von Pilotlagern werden in Automobilsystemen verwendet?
Pilotlager, auch Pilotbuchsen oder Pilotbuchsen genannt, sind kritische Komponenten in Automobilsystemen, insbesondere in Fahrzeugen mit Schaltgetrieben. Sie dienen der Lagerung der Getriebeeingangswelle und sorgen für den reibungslosen Betrieb der Kupplungsbaugruppe. Wir werfen einen detaillierten Blick darauf, welche Arten von Pilotlagern in Automobilsystemen verwendet werden
1. Solide Pilotlager:
Massive Pilotlager sind traditionelle Lager aus Materialien wie Bronze, Messing oder Stahl.
Sie verfügen über eine solide Baugewerbe mit glatter Innenfläche zur Lagerung der Getriebeeingangswelle.
Solide Pilotlager sind langlebig und für hohe Belastungen und Geschwindigkeiten geeignet.
Sie können jedoch regelmäßige Schmierung um vorzeitigem Verschleiß vorzubeugen und einen reibungslosen Betrieb zu gewährleisten.
Vorteile:
Dauerhafte Konstruktion.
Geeignet für Hochlast- und Hochgeschwindigkeitsanwendungen.
Kosteneffizient.
2. Nadellager:
Nadelrolle Pilotlager verwenden Zylinderrollen anstelle von festen Oberflächen, um die Eingangswelle zu stützen.
Diese Lager bieten im Vergleich zu Massivlagern eine geringere Reibung und einen verbesserten Wirkungsgrad.
Die zylindrischen Rollen verteilen die Last gleichmäßig, was zu einem reibungsloseren Betrieb und einer längeren Haltbarkeit führt.
Nadellager werden aufgrund ihrer verbesserten Leistungseigenschaften häufig in modernen Fahrzeugen eingesetzt.
Vorteile:
Reduzierte Reibung für verbesserte Effizienz.
Gleichmäßige Lastverteilung.
Erhöhte Haltbarkeit und Zuverlässigkeit.
Geeignet für Hochleistungsanwendungen.
3. Selbstschmierende Pilotlager:
Selbstschmierende Pilotlager verfügen über Schmiermechanismen im Lager selbst, sodass keine externe Schmierung erforderlich ist.
Diese Lager bestehen typischerweise aus porösen Materialien, die mit Schmiermitteln imprägniert oder versiegelt sind Schmiermittel Stauseen.
Selbstschmierende Pilotlager bieten wartungsfreien Betrieb und längere Lebensdauer.
Sie sind ideal für Anwendungen, bei denen der Zugang zur Schmierung begrenzt ist oder der Wartungsaufwand minimiert werden muss.
Vorteile:
Wartungsfreier Betrieb.
Verlängerte Lebensdauer.
Geeignet für Anwendungen mit eingeschränktem Schmierzugang.
Wie kann man beurteilen, ob das Pilotlager defekt ist?
Es gibt mehrere Möglichkeiten, festzustellen, ob ein Pilotlager defekt ist. Hier einige Referenzinformationen:

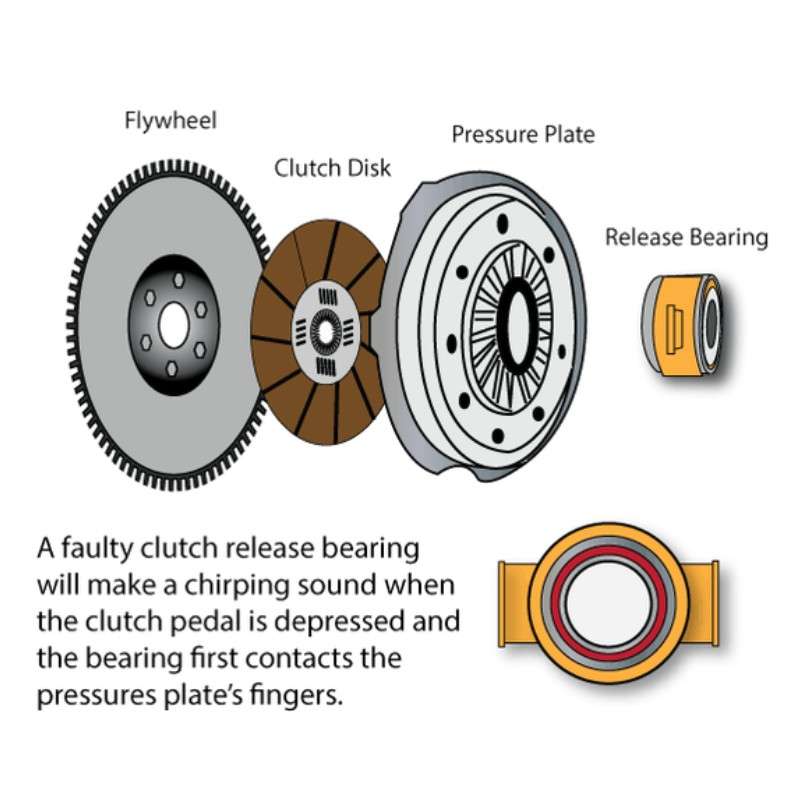

- Noise: Eines der häufigsten Anzeichen für ein defektes Pilotlager ist ein lautes Geräusch aus dem Getriebebereich. Dieses Geräusch wird oft als ein hohes Quietsch- oder Schleifgeräusch beschrieben, das auftritt, wenn das Kupplungspedal gedrückt oder losgelassen wird. Dieses Geräusch wird dadurch verursacht, dass das Pilotlager die Eingangswelle des Getriebes nicht richtig stützt, was zu erhöhter Reibung und Verschleiß führt.
- Schwierigkeiten beim Schalten: Ein weiteres Anzeichen für ein defektes Pilotlager sind Schwierigkeiten beim Schalten. Wenn Sie feststellen, dass sich die Gänge nur schwer ein- oder auslegen lassen, insbesondere wenn das Kupplungspedal betätigt wird, kann dies an einem verschlissenen oder beschädigten Führungslager liegen. Mangelnde Unterstützung durch das Lager kann dazu führen, dass die Eingangswelle klemmt oder festklebt, was ein reibungsloses Schalten erschwert.
- Kupplungspedalgefühl: Auch ein defektes Führungslager kann das Gefühl des Kupplungspedals beeinträchtigen.
Wenn Sie bemerken, dass sich das Kupplungspedal schwammig oder locker anfühlt, könnte das ein Zeichen dafür sein, dass das Pilotlager defekt ist. Dies kann passieren, wenn das Lager abgenutzt oder beschädigt ist und dadurch die Eingangswelle des Getriebes nicht mehr richtig stützt.
- Vibration des Kupplungspedals: In manchen Fällen kann ein defektes Führungslager dazu führen, dass das Kupplungspedal beim Betätigen vibriert oder wackelt. Diese Vibration ist oft darauf zurückzuführen, dass das Lager die Eingangswelle nicht richtig stützen kann, was zu erhöhter Reibung und Vibration führt, wenn das Kupplungspedal betätigt wird.
- Übermäßiger Kupplungsverschleiß: Ein defektes Pilotlager kann zu übermäßigem Verschleiß der Kupplungskomponenten führen. Dies liegt daran, dass das Lager die Eingangswelle nicht richtig stützen kann, was zu erhöhter Reibung und Verschleiß an Kupplungsscheibe, Druckplatte und Schwungrad führt. Wenn Sie feststellen, dass Ihre Kupplungskomponenten schneller als gewöhnlich verschleißen, kann dies ein Zeichen für ein defektes Führungslager sein.
Ein defektes Führungslager kann eine Vielzahl von Symptomen verursachen, darunter Geräusche, Schwierigkeiten beim Schalten, Gefühl des Kupplungspedals, Vibrationen des Kupplungspedals und übermäßiger Kupplungsverschleiß. Wenn Sie eines dieser Anzeichen bemerken, überprüfen Sie unbedingt die Pilotlager und ersetzen Sie sie gegebenenfalls, um weitere Schäden an den Getriebe- und Kupplungskomponenten zu verhindern.
Wie werden die Pilotlager gewartet?
Die ordnungsgemäße Wartung des Pilotlagers ist wichtig, um einen reibungslosen und effizienten Betrieb Ihres Getriebes sicherzustellen. Das Befolgen dieser Regeln während der Wartung kann einen großen Unterschied machen:
Es ist wichtig, das Pilotlager regelmäßig auf Anzeichen von Verschleiß und Beschädigungen zu überprüfen.
Pilotlager erfordern eine ordnungsgemäße Schmierung mit einem hochwertigen Schmiermittel, das speziell für Lager entwickelt wurde, um einen reibungslosen Betrieb zu gewährleisten und Reibung und Verschleiß zu reduzieren.
Beim Einbau eines neuen Führungslagers ist darauf zu achten, dass es gleichmäßig und sicher eingepresst wird. Installation kann zu vorzeitigem Verschleiß und Lagerausfall führen.
Vermeiden Sie übermäßigen Kupplungsschlupf und aggressives Fahren, da dadurch übermäßige Hitze im Antriebsstrang entstehen kann.
Wenn das Pilotlager Anzeichen von Verschleiß oder Beschädigung aufweist, sollte es sofort ausgetauscht werden.
Eine professionelle Inspektion und Wartung trägt zum effektiven Einsatz von Lagern bei
Fazit
Wenn Sie das Pilotlager verstehen und es richtig warten, können Sie unnötige Probleme aufgrund von Ausfällen vermeiden, sicherstellen, dass das Pilotlager im Fahrzeug in gutem Zustand bleibt, und dazu beitragen, die Gesamtleistung des Getriebesystems aufrechtzuerhalten. Durch die regelmäßige Wartung und die richtige Pflege Ihrer Pilotlager verlängern Sie deren Lebensdauer und vermeiden künftig kostspielige Reparaturen.
