Stevenrohrlager: Ihre Rolle in der Schiffstechnik verstehen
Einführung
Eine der kritischen Komponenten im Antriebssystem eines Schiffes ist das Stevenrohr LagerDas Stevenrohrlager am Heck des Schiffes erfüllt eine zentrale Funktion: Es ermöglicht die reibungslose Drehung der Propellerwelle, die das Schiff vorwärts treibt. Dieses Lager ist in einem Stevenrohr untergebracht, das vom Motor zum Propeller am Heck des Schiffes führt. Es muss erheblichen mechanischen Belastungen und rauen Meeresbedingungen standhalten.
Was sind die Stevenrohrlager?
Stevenrohrlager sind spezialisiert Orientierung Befindet sich im Stevenrohr eines Schiffes und dient zur Unterstützung der Propellerwelle, wenn diese am Heck des Schiffsrumpfes austritt. Sie spielen eine entscheidende Rolle bei der Reduzierung der Reibung und der Aufrechterhaltung der Ausrichtung der Welle, während diese die Kraft vom Motor auf den Propeller überträgt und so einen effizienten Antrieb und Stabilität des Schiffes gewährleistet. Diese Lager sind in der Regel geschmiert und aus langlebigen Materialien gefertigt, um der anspruchsvollen maritimen Umgebung standzuhalten.

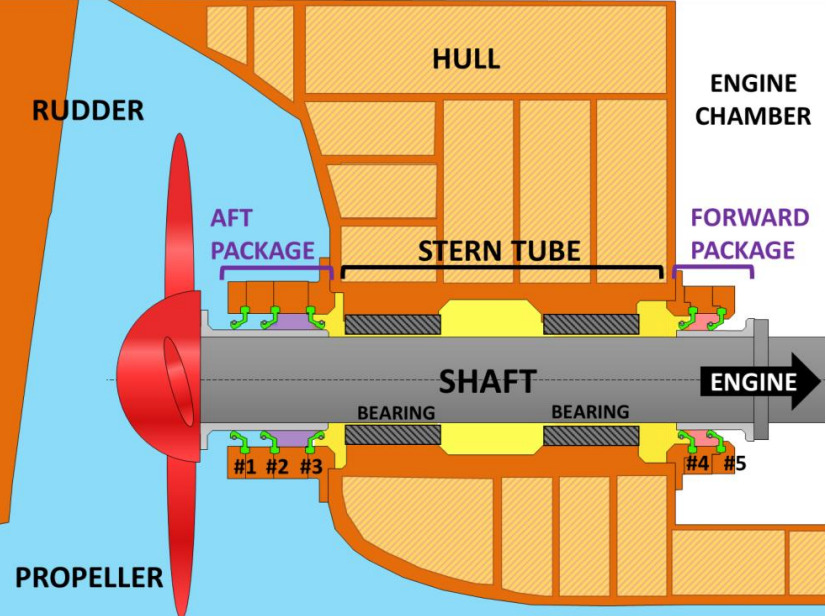

Komponenten des Stevenrohrlagers
Zu den Komponenten des Stevenrohrlagers gehören typischerweise die folgenden Schlüsselstrukturen:
- Lagergehäuse: Dies ist die Hauptstruktur des Stevenrohrlagers, die normalerweise aus langlebigen Materialien wie Weißmetall oder Verbundwerkstoffen besteht. Es stützt und trägt die Last der Propellerwelle.
- Buchse oder Hülse: Die Hülse oder Buchse ist im Inneren des Lagers angebracht und hat direkten Kontakt mit der Propellerwelle.
- Schmiertechnik System: Beinhaltet die Bereitstellung von Schmieröl oder Wasser, um sicherzustellen, dass das Lager während des Betriebs ausreichend geschmiert ist, was zur Verschleißminderung und Wärmeableitung beiträgt.
- Seal System: Verhindert das Austreten von Schmiermitteln und verhindert das Eindringen von Seewasser in die Lageranordnung.
- Stützstrukturen: Dazu gehören Bolzen und Halterungen, die das Lager an Ort und Stelle sichern und sicherstellen, dass es während des Schiffsbetriebs stabil und richtig positioniert bleibt.

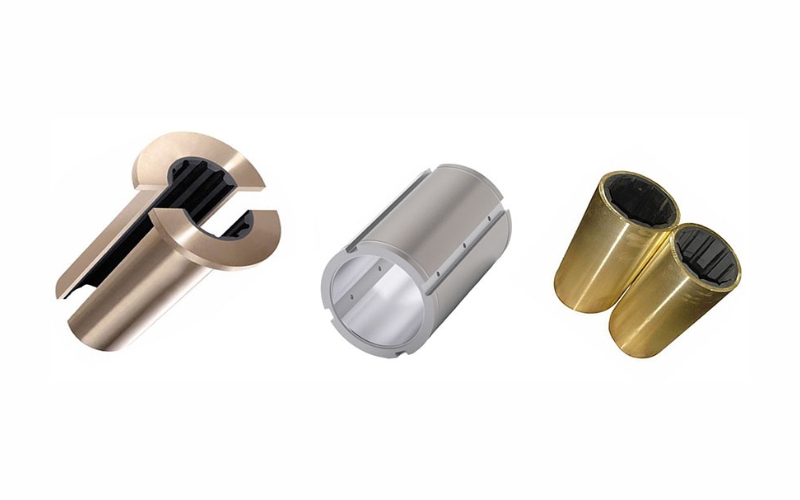

Arten von Stevenrohrlagern
Materialien, die in Stevenrohrlagern verwendet werden
Häufig verwendete Materialien für Stevenrohrlager sind: Weißmetall und Verbundwerkstoffe
- Weißmetall: Diese weiche Legierung besteht normalerweise aus Zinn, Blei, Antimon und Kupfer. Es kann gut auf der Welle sitzen und Fehlausrichtungen und Vibrationen standhalten, weißes Metall führt jedoch aufgrund hoher Temperaturen oder unzureichender Schmierung normalerweise zu beschleunigtem Verschleiß und Ausfall.
- Verbundwerkstoffe: Dazu gehören fortschrittliche Polymere und faserverstärkte Verbundwerkstoffe, die eine hervorragende Korrosionsbeständigkeit und geringere Reibung bieten. Verbundlager sind leichter und kommen mit weniger Schmierung aus als Metalllager, was sie umweltfreundlicher macht.
Arten von Stevenrohrlagern
Es gibt zwei Haupttypen von Stevenrohrlagern:Wassergeschmierte Lager und ölgeschmierte Lager
- Wassergeschmierte Lager: Diese Lager eliminieren das Risiko von Ölverschmutzungen, die Meeresökosysteme verunreinigen können. Wasserschmiersysteme sind oft einfacher und kostengünstiger in der Wartung. Aufgrund der abrasiven Beschaffenheit des Wassers, insbesondere in Kies- oder Sandumgebungen, sind jedoch häufig häufigere Inspektionen und Austauschvorgänge erforderlich.
- Ölgeschmierte Lager: Ölgeschmierte Lager haben höhere Schmiereigenschaften, was in der Regel zu einem ruhigeren Betrieb und einer längeren Lebensdauer führt. Sie bieten einen besseren Verschleißschutz und halten höheren Belastungen stand. Der Hauptnachteil ist die Notwendigkeit dichter Dichtungslösungen und Überwachungssysteme.

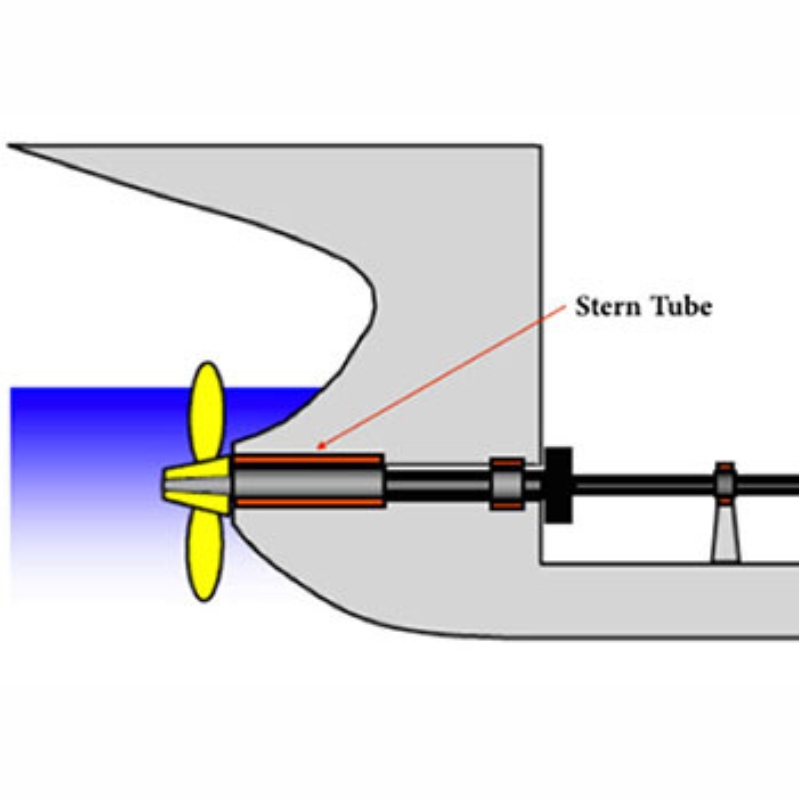

Funktion der Stevenrohrlager: Unterstützung der Propellerwelle
Das Lager befindet sich im Stevenrohr, einem hohlen Strukturbauteil, das vom Motor bis zum Propeller am Heck des Schiffes reicht. Dieser Aufbau richtet die Welle korrekt aus und stellt sicher, dass sie die Rotationskraft effektiv vom Motor auf den Propeller überträgt. Durch die Aufrechterhaltung einer präzisen Ausrichtung trägt das Stevenrohrlager dazu bei, die Effizienz des Antriebssystems zu optimieren und den Verschleiß der Welle und anderer angeschlossener Komponenten zu reduzieren.
Darüber hinaus sind Stevenrohrlager so ausgelegt, dass sie sowohl radiale und axiale Belastungen von der Propellerwelle ausgeübt. Radiale Belastungen treten auf, wenn sich die Welle dreht, während axiale Belastungen durch den Schub des Propellers entstehen, der das Schiff vorwärtsschiebt. Die Fähigkeit dieser Lager, diese Kräfte aufzunehmen und zu verteilen, ist entscheidend, um die strukturelle Integrität der Welle aufrechtzuerhalten und mechanische Ausfälle zu verhindern.

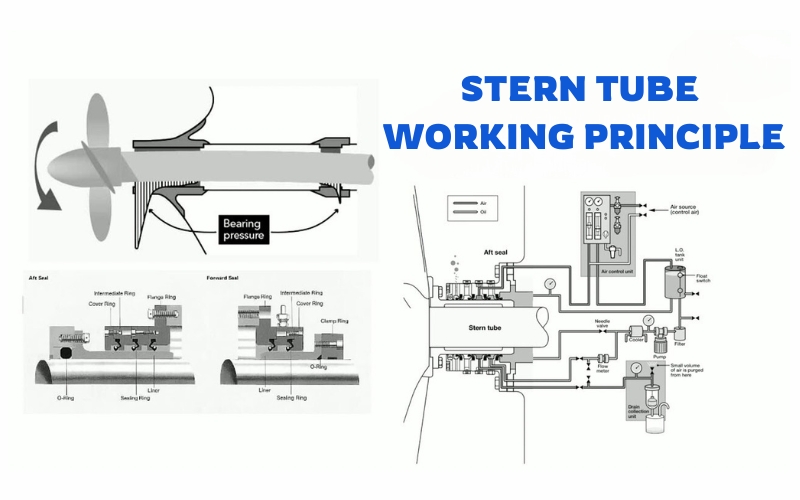

Wie funktionieren Stevenrohrlager?
Mechanisches Prinzip
Stevenrohrlager sind im Heckwellenrohr am Ende des Rumpfes befestigt und stützen die Propellerwelle. Das Lager sorgt dafür, dass die Welle richtig ausgerichtet ist, was für die Kraftübertragung und die Aufrechterhaltung der Antriebseffizienz unerlässlich ist.
Während der Fahrt wirken auf die Propellerwelle Kräfte aus unterschiedlichen Richtungen ein. Dazu gehören Radialkräfte (erzeugt durch Wellendrehung) und Axialkräfte (erzeugt durch Propellerschub). Stevenrohrlager reduzieren die Belastung und den Verschleiß der Welle selbst, indem sie diese Kräfte verteilen.
Schmiermechanismus
Lager reduzieren den direkten Kontakt und die Reibung zwischen Metallteilen durch ein Schmiersystem. Diese Schmierung kann entweder eine Ölschmierung oder eine Wasserschmierung sein. Ölschmierung sorgt für eine bessere Schmierung und Abdichtung, Wasserschmierung ist jedoch umweltfreundlicher und kostengünstiger in der Wartung.
Der Fluss von Schmiermittel oder Wasser in Stevenrohrlagern verringert nicht nur die Reibung, sondern trägt auch dazu bei, die durch Reibung erzeugte Wärme von den Lagern wegzuleiten, wodurch die Wärme effektiv abgeführt und die Lagerleistung.
Das Schmiermittel bildet außerdem eine Schutzschicht, die verhindert, dass Wasser und andere potenziell korrosive Substanzen direkt mit der Lageroberfläche in Kontakt kommen.
So verhindern Sie Ölverschmutzung in Stevenrohrlagersystemen
Anforderungen an die Schmierstoffqualität
Das in Sternrohrlagersystemen verwendete Schmiermittel sollte die richtige Viskosität haben, um einen ausreichenden Schmierfilm zu bilden, der direkten Metallkontakt verhindert und gleichzeitig die Fließfähigkeit für einen reibungslosen Lagerbetrieb beibehält. Zweitens benötigt der Schmierstoff eine gute thermische Stabilität, um seine Leistung bei unterschiedlichen Temperaturen aufrechtzuerhalten. Darüber hinaus sollte das Schmiermittel auch korrosions- und wasserbeständig sein und Rost in der Meeresumwelt widerstehen können, um eine Emulgierung mit Wasser zu vermeiden und die Schmierwirkung zu verringern.
So verhindern Sie eine Ölverschmutzung
- Regelmäßige Überwachung und Tests: Es werden regelmäßig Ölproben entnommen und analysiert. Dazu gehört die Überprüfung des einströmenden Wassers, der Partikel und des chemischen Abbaus des Öls.
- Effektive Dichtungssysteme: Die Anbringung hochwertiger Dichtungen an beiden Enden des Stevenrohrs verhindert das Eindringen von Meerwasser und stellt sicher, dass keine Verunreinigungen aus der Außenumgebung in das Schmiersystem gelangen.
- Richtiges Filtersystem: Ein robustes Filtersystem, das im Schmierkreislauf installiert ist, hilft dabei, Verunreinigungen zu entfernen, die auf verschiedenen Wegen in das System gelangen.
- Einsatz von Fliehkraftabscheidern: Bei Ölschmieranlagen werden Fliehkraftabscheider eingesetzt, um Wasser und Partikel aus dem Öl abzutrennen und zu entfernen. Dies trägt zur Aufrechterhaltung von Reinheit und Wirksamkeit bei.
- Behalten Sie die Ölqualität bei: Verwenden Sie ein hochwertiges Schmiermittel, das für Stevenrohrlager in Schiffen entwickelt wurde. Stellen Sie sicher, dass das Öl ordnungsgemäß gelagert und gehandhabt wird, um eine Kontamination zu vermeiden, bevor es in das System gelangt.
Wartung und Überwachung
Häufige Anzeichen von Abnutzung und Beschädigung
- Ungewöhnliches Geräusch
- Erhöhte Vibration
- Erhöhte Temperatur.
- Verschleiß des Schmiermittels
- Beschädigte Dichtungen
- Erhöhter Stromverbrauch
- Verändern in Lagerspiel
Die Bedeutung der Überwachungstechnologie
Überwachungstechnologien spielen eine Schlüsselrolle bei der Wartung von Stevenrohrlagersystemen, indem sie dabei helfen, potenzielle Probleme im Voraus zu erkennen und so größere Schäden und Kosten zu vermeiden. Dabei sind Temperatursensoren ein gängiges Überwachungsinstrument, das die Temperatur der Lager und des Schmiermittels in Echtzeit verfolgt, wobei jeder ungewöhnliche Temperaturanstieg möglicherweise auf eine Lagerüberlastung oder unzureichende Schmierung hinweist.
Die Ölanalyse ist eine weitere Technik, mit der Lagerverschleiß und Ölverschlechterung beurteilt werden können, indem regelmäßig die chemische Zusammensetzung und die physikalischen Eigenschaften des Schmiermittels wie Viskosität, Feuchtigkeitsgehalt und Metallabrieb getestet werden.
Durch diese Techniken können Sternrohrlagersysteme eine effektivere vorbeugende Wartung erreichen und so ungeplante Ausfallzeiten und Reparaturkosten erheblich reduzieren.
Fazit
Die Bedeutung von Stevenrohrlagern in der Schiffstechnik ist nicht zu vernachlässigen und kann sich direkt auf die Betriebseffizienz des Schiffes auswirken. Eine gute Konstruktion und Wartung der Stevenrohrlager kann eine reibungslose Fahrt des Schiffes unter der Voraussetzung hoher Effizienz und Wirtschaftlichkeit gewährleisten, insbesondere bei langen Reisen und rauen Meeresbedingungen.
Technologische Fortschritte bei der Verwendung fortschrittlicher Materialien und Beschichtungen zur Reduzierung der Reibung und Verbesserung der Korrosionsbeständigkeit sowie der Einsatz biologisch abbaubarer Schmierstoffe zur Reduzierung von Umweltrisiken haben auch die Betriebsleistung von Schiffen verbessert.
Referenzen
- 1.Anwendungsgebiete für „Stevenrohrlager„ von Tenmat Company
- 2. Ausführliche Erklärung von „Stevenrohrlager” Quelle Atzmartec Company
