Comprensión de las cargas de los rodamientos y su impacto en la maquinaria

Introducción

Rodamientos son componentes fundamentales de casi todos los sistemas mecánicos, con un papel fundamental de soportar la rotación mecánica y reducir la fricción entre las partes móviles. Comprender los tipos de cargas a las que están sujetos los rodamientos y cómo afectan a la maquinaria es fundamental para garantizar un rendimiento y una vida útil óptimos. Este artículo analiza en profundidad los diferentes tipos de cargas de rodamiento (radial, axial y centrífuga) y explora cómo estas fuerzas afectan el funcionamiento mecánico y la confiabilidad. Brindándole información de primera calidad al seleccionar rodamientos.

¿Qué son las cargas de soporte?

Cargas de rodamiento Se refieren a las fuerzas y tensiones que soportan los rodamientos durante el funcionamiento., que afectan directamente su rendimiento y longevidad. Estas cargas pueden provenir de diversas fuentes, como el peso de los componentes soportados, fuerzas externas y dinámica operativa. Los tipos de cargas que pueden soportar los rodamientos incluyen: cargas radiales, que actúan perpendicularmente a la cojinete eje; cargas axiales, que actúan paralelamente al eje del rodamiento; y cargas centrífugas, que resultan del movimiento de rotación y afectan los componentes internos del rodamiento.

¿Qué es la carga radial?

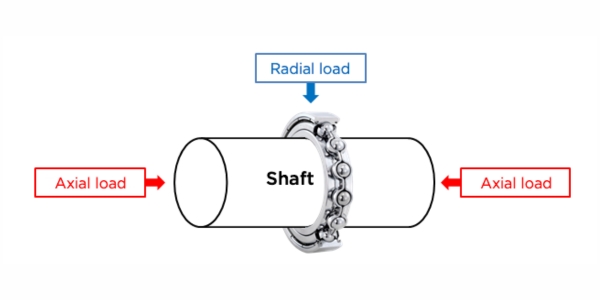

Carga radial: es la carga perpendicular al eje del rodamiento. ¡Este tipo de carga es una de las principales fuerzas que deben afrontar los rodamientos!

Por ejemplo: En un MECÁNICAPor ejemplo, la fuerza de rotación del propio eje genera una carga radial, que requiere el soporte del rodamiento para garantizar un movimiento suave y eficiente. De igual manera, los materiales transportados aumentan el peso soportado por la cinta transportadora (cargas radiales), que los rodamientos deben soportar para mantener el sistema estable y operativo.

La magnitud y dirección de las cargas radiales pueden variar ampliamente, dependiendo de la aplicación específica y las condiciones de operación. Rodamientos que debe acomodar fuerzas radiales debe tener suficiente soporte pero también debe soportar algunas cargas dinámicas. Esta propiedad es crucial para mantener el equilibrio y el rendimiento de las piezas giratorias.

Los rodamientos diseñados específicamente para manejar cargas radiales de manera efectiva son Rodamientos de bolas, Rodamientos de rodillos cilíndricos, Rodamientos de agujas, etc.

Rodamientos de bolas: Rodamientos versátiles ideales para cargas radiales moderadas y capaces de manejar algunas cargas axiales, comúnmente utilizados en motores eléctricos, ventiladores y bombas.
Rodamientos de rodillos cilíndricos: Rodamientos con cilíndrico Rodillos que soportan cargas radiales más pesadas, normalmente utilizados en cajas de cambios, grandes motores eléctricos y maquinaria pesada.
Rodamientos de agujas:Rodamientos compactos con rodillos largos y delgados para una alta capacidad de carga radial, adecuados para aplicaciones con espacio limitado como automotor Transmisiones y maquinaria industrial.

¿Qué es la carga axial?

Cargas axiales: también conocidas como cargas de empuje, que son cargas paralelas al eje del rodamiento; esto comúnmente produce fuerzas de empuje o axiales, en contraste con las cargas radiales que se apoyan o apoyan en la superficie en ángulo recto con el eje del rodamiento.
Varios sistemas mecánicos comúnmente experimentan cargas axiales cuando la carga actúa a lo largo del eje de rotación o movimiento de un componente estructural.

Como, en arandelas de empuje la carga axial Es el resultado de la presión producida por las superficies giratorias o deslizantes que se empujan entre sí. De manera similar, los gatos de tornillo que funcionan convirtiendo el movimiento de rotación en movimiento lineal a lo largo del eje del tornillo se utilizan para subir o bajar cargas pesadas aplicando la ventaja mecánica de un plano inclinado al igual que la cuña inclinada de un plano inclinado móvil.

Las cargas axiales son aquellas cargas que actúan paralelamente al eje del rodamiento y, por lo tanto, requieren algún tipo de alineación axial en el rodamiento para hacer frente a este tipo de cargas. Esos cojinetes deben soportar toda su parte de la carga y evitar que el eje se mueva axialmente o se balancee para funcionar sin problemas y brindar una larga vida útil.

Algunos tipos de rodamientos, como el Rodamientos axiales de bolas, cónico Rodamientos de rodillos, y otros, también están diseñados para soportar cargas axiales.
Rodamientos de bolas de empuje: Rodamiento que soporta cargas axiales principalmente en una dirección, comúnmente en transmisiones automotrices utilizadas para soportar fuerzas de empuje paralelas al eje durante el cambio de marcha.
Rodamientos de rodillos cónicos: son rodamientos de elementos rodantes que soportan tanto cargas radiales como axiales, normalmente se utilizan en pares para soportar cargas axiales bidireccionales de los cubos de las ruedas y las cajas de cambios.

¿Qué es la carga centrífuga?

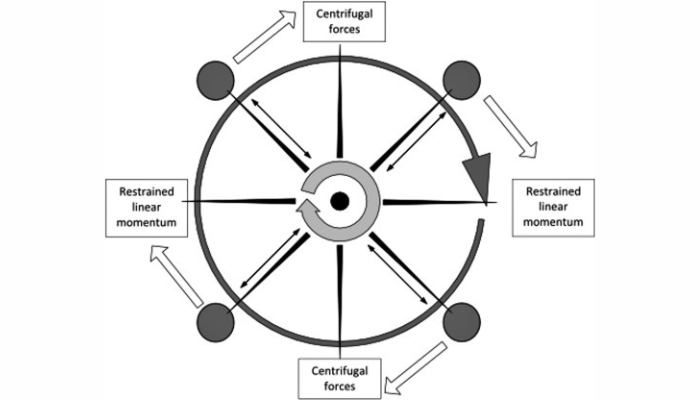

Carga centrífuga: Fuerza ejercida sobre los componentes del rodamiento debido al movimiento de rotación, lo que hace que los componentes se alejen del centro de rotación. Esta carga causada por fuerzas centrífugas durante el funcionamiento a alta velocidad cambia la distribución de tensiones dentro del rodamiento.

En entornos de rotación de alta velocidad, como turbinas y centrífugas, la fuerza centrífuga aumenta con el cuadrado de la velocidad de rotación. Esto significa que incluso pequeños aumentos de velocidad pueden dar lugar a aumentos sustanciales de la carga centrífuga.

Los rodamientos diseñados para cargas centrífugas incorporan materiales de alta resistencia para soportar tensiones, Ingeniería de precisión para mantener el equilibrio y la alineación, y avanzado lubricación sistemas para minimizar la fricción y el calor. Estas características mejoran su rendimiento y confiabilidad en aplicaciones de alta velocidad donde las fuerzas centrífugas son significativas.

Selección de un rodamiento que soporte sus cargas centrífugas

Al seleccionar un rodamiento para aplicaciones con cargas centrífugas significativas, considere factores como la velocidad, la capacidad de carga y la resistencia del material. Los rodamientos deben funcionar a altas velocidades con un desgaste mínimo, lo que se logra mediante baja fricción y sistemas de lubricación avanzados. Deben tener una alta capacidad de carga para manejar fuerzas radiales y axiales. Materiales de alta resistencia, como los del híbrido. rodamientos cerámicos, ofrecen una excelente resistencia a las tensiones centrífugas y mejoran la vida útil. Rodamientos cerámicos híbridos y rodamientos de bolas de contacto angular Son ideales para aplicaciones de alta velocidad como turbinas y centrífugas, proporcionando rendimiento y eficiencia confiables.

El impacto de las cargas sobre la maquinaria

Las cargas de los rodamientos afectan directamente la capacidad de los rodamientos para soportar piezas giratorias o móviles, lo que puede afectar el rendimiento y la durabilidad de los sistemas mecánicos. Las cargas excesivas o mal gestionadas en los rodamientos pueden provocar problemas como aumento de la fricción, el calor y el desgaste. Sin embargo, el desequilibrio o la sobrecarga pueden causar pérdida prematura. falla del rodamiento, aumentando los costos de mantenimiento y el tiempo de inactividad. La comprensión y gestión adecuadas de estas cargas son esenciales para garantizar un funcionamiento fluido y eficiente y una mayor vida útil de la maquinaria. Las sobrecargas pueden provocar deformaciones, aumento de la fricción y desgaste, reduciendo la eficiencia general de la maquinaria. Al calcular con precisión y distribuir uniformemente las cargas, se reduce el riesgo de falla de los rodamientos, mejorando así la confiabilidad y el rendimiento de la maquinaria. Por lo tanto, seleccionar el rodamiento adecuado para condiciones de carga específicas no solo es fundamental para lograr una funcionalidad óptima, sino también para minimizar la necesidad de reparaciones y reemplazos frecuentes y, en última instancia, garantizar que la maquinaria funcione de manera rentable e ininterrumpida.

¿Cómo determino las cargas sobre un rodamiento?

Comienza identificando todas las fuentes potenciales de cargas, incluido el peso directo de los componentes de la máquina (cargas estáticas) y las fuerzas generadas por actividades operativas como la rotación (cargas dinámicas). También se consideran los efectos de la velocidad de funcionamiento, ya que velocidades más altas introducen cargas dinámicas adicionales, como fuerzas centrífugas, que cambian la intensidad y frecuencia de las tensiones experimentadas por el rodamiento. Además, el análisis incorpora dinámicas externas, incluidos factores ambientales como la temperatura y la contaminación, así como influencias mecánicas como vibraciones de maquinaria adyacente o cargas de choque derivadas de anomalías operativas. Se utilizan principios y cálculos de ingeniería mecánica para cuantificar estas cargas, considerando los componentes de carga radial y axial, la geometría del rodamiento y las propiedades del material. La distribución de carga y el análisis de carga combinada son fundamentales para comprender cómo se distribuyen las fuerzas en la superficie del rodamiento y sus efectos combinados.

Papel de las cargas en rodamientos y componentes mecánicos

Cargas radiales: efectos sobre la estabilidad de los rodamientos y la eficiencia rotacional.
Las cargas radiales afectan principalmente la estabilidad y eficiencia de la rotación del rodamiento. Estas cargas son perpendiculares al eje de rotación. La presencia de cargas radiales afecta directamente la capacidad del rodamiento para mantener un funcionamiento estable en diferentes condiciones operativas. Las cargas radiales elevadas pueden provocar tensiones importantes en las pistas de rodadura de los rodamientos y en los elementos rodantes, lo que puede provocar deformaciones y un aumento de la fricción. Este aumento de fricción no sólo reduce la eficiencia de rotación, sino que también conduce a temperaturas de funcionamiento más altas y un desgaste acelerado. Por lo tanto, la capacidad de un rodamiento para soportar cargas radiales es fundamental para garantizar su vida útil y su confiabilidad operativa.

Cargas axiales: la importancia de mantener la alineación y manejar el empuje
Las cargas axiales son paralelas al eje de rotación y mantienen la alineación de los componentes giratorios dentro de la maquinaria. Los ejemplos incluyen transmisiones de automóviles y transportadores de tornillo. La capacidad de un rodamiento para soportar cargas axiales evita la desalineación, que puede provocar un desgaste desigual, mayor vibración y posibles fallas de la maquinaria. El manejo adecuado de las cargas axiales garantiza que los componentes permanezcan en su posición prevista, manteniendo una transmisión de potencia eficiente y reduciendo la probabilidad de fallas prematuras de la maquinaria.

Ejemplo de cálculo de cargas de rodamientos

Fórmulas clave para el cálculo de cargas en rodamientos:

1.Carga dinámica equivalente (P)
Esta fórmula se utiliza para calcular la carga dinámica equivalente que experimenta el rodamiento considerando tanto cargas radiales y axiales:

P = X \cdot F_{r} + Y \cdot F_{a}

- $P$ es la carga dinámica equivalente.
- $F_{r}$ es la carga radial.
- $F_{a}$ es la carga axial.
- $X$ y son factores de carga para cargas radiales y axiales, respectivamente, que dependen del tipo de rodamiento y las características específicas de la aplicación.

2. Vida útil del rodamiento (L_{10})
Para estimar la vida útil del rodamiento en términos del número de revoluciones antes de la fatiga, utilice lo siguiente:

- $L_{10}$ es la vida esperada del rodamiento en millones de revoluciones.
- $C$ es la clasificación de carga dinámica de las especificaciones del rodamiento.
- $P$ es la carga dinámica equivalente calculada anteriormente.

Ejemplo de cálculo:

Suponga los siguientes valores para un rodamiento bajo una condición operativa específica:

Carga radial ( $F_{r}$ ) = 1000 N
Carga axial ( $F_{a}$ ) = 500 N
Factor de carga radial ( $X$ ) = 1.0
Factor de carga axial ( $Y$ ) = 1.5
Clasificación de carga dinámica ( $C$ ) = 5000 N

Paso 1: Calcule la carga dinámica equivalente

Usando la fórmula para $P$ :

Paso 2: Estimar la vida útil del rodamiento

Aplique la fórmula de vida útil del rodamiento:

Factores que afectan las cargas de los rodamientos

Resistencia y durabilidad del material: la composición de su material determina en gran medida cuánto y qué tan bien los rodamientos pueden soportar el peso y la fatiga, y cuánto durarán; Los materiales más duros generalmente soportan más carga y duran más.

Distribución de carga: distribuir las cargas uniformemente a lo largo de la superficie del rodamiento es importante para evitar tensiones localizadas y puede ayudar a que algunos rodamientos extiendan significativamente su vida útil.

Velocidad de funcionamiento y entorno: las velocidades de funcionamiento más altas pueden crear cargas dinámicas debido a las fuerzas centrífugas, mientras que las condiciones duras, como temperaturas extremas y contaminación, pueden dañar rápidamente materiales de rodamiento y lubricantes, lo que conduce a tasas de desgaste y fallas linealmente aceleradas.

Clasificación de carga: la capacidad de carga axial y radial de un rodamiento determina su idoneidad para diferentes aplicaciones, por lo que seleccionar un rodamiento con la capacidad de carga adecuada es importante para evitar sobrecargarlo y provocar que falle prematuramente.

Conclusión

Las cargas soportadas, por supuesto, determinan qué tan bien y durante cuánto tiempo se puede esperar que funcione cualquier equipo. Es necesaria una evaluación correcta de estas cargas para elegir rodamientos que sean adecuados para transmitir las cargas características de los tipos de condiciones de funcionamiento sin ningún fallo prematuro. Los rodamientos experimentan cargas radiales y axiales frecuentes y su rendimiento depende en gran medida del desgaste, la resistencia de la superficie, la carga compartida, la velocidad, las horas de funcionamiento y los factores ambientales. La selección del rodamiento adecuado, que pueda soportar la cantidad requerida de carga, ayuda a prevenir fallas del sistema, funciona sin problemas y mantiene la alineación adecuada, lo que conduce a una disminución en la cantidad de desgaste y fallas prematuras. Como resultado, los cálculos precisos de la carga de los rodamientos son muy importantes para seleccionar el rodamiento adecuado para las condiciones de funcionamiento correctas y garantizar sistemas mecánicos confiables y eficientes.

Referencias

1. Análisis detallado de “Cargas de rodamiento “de GMN BEARING EE.UU.

2. Análisis de "Carga “tipos de SKF

3. Acerca de ¿Cómo puedo determinar el? Cargas sobre un rodamiento”de la empresa PIB
