Los héroes silenciosos: mejoren los sistemas con rodamientos insertables
Introducción
Insertar rodamientos, a menudo los héroes anónimos de la maquinaria, desempeñan un papel crucial en la mejora de la eficiencia y la longevidad de varios sistemas. En esta guía completa, nos adentraremos en el mundo de insertar rodamientos, explorando sus tipos, mecanismos de funcionamiento, ventajas, aplicaciones y mucho más.

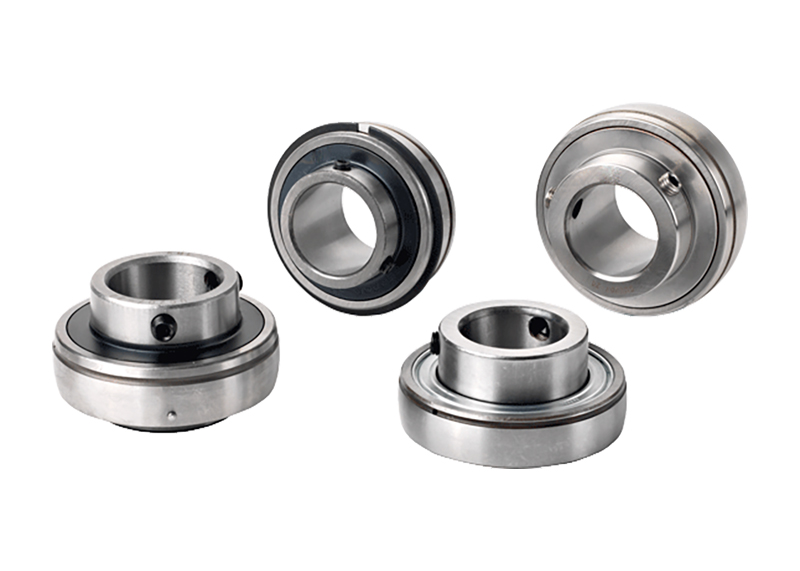

Definición de rodamientos insertables

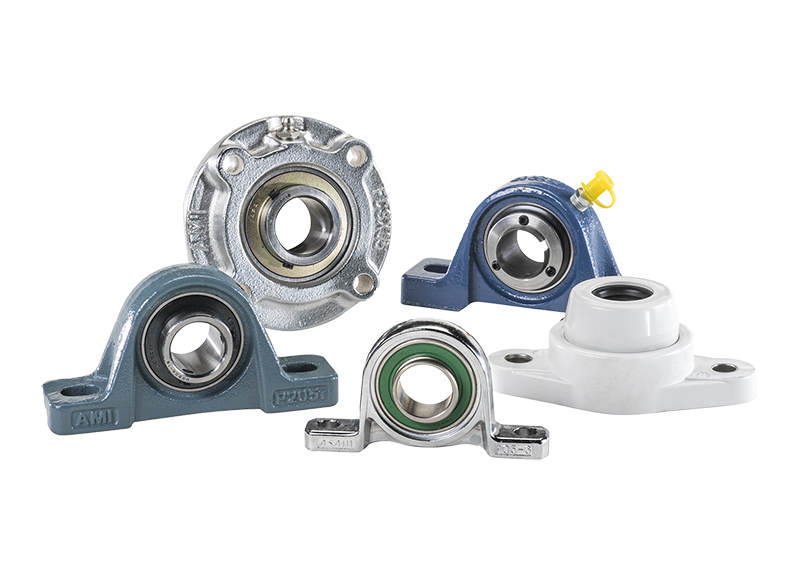

An insertar cojinete, También conocido como rodamiento montado or cojinete del bloque de almohada, es un tipo de elemento rodante cojinete que está diseñado para insertarse en un viviendas Para soporte. Su importancia en la maquinaria radica en su capacidad para facilitar un movimiento de rotación suave y eficiente dentro de una máquina o equipo. La construcción del rodamiento de inserción generalmente incluye un anillo interior que se ajusta a un eje y un anillo exterior que se aloja en un caja de rodamientos. Esta configuración permite que el rodamiento maneje cargas radiales y axiales, proporcionando estabilidad y reduciendo la fricción durante el funcionamiento. La facilidad de y el reemplazo, junto con su durabilidad, hacen que el inserto rodamientos Componentes cruciales en diversas aplicaciones industriales, mejorando el rendimiento general y la longevidad de la maquinaria en diferentes sectores.
Tipos de rodamientos insertables
Los rodamientos de inserción vienen en varios tipos, cada uno de ellos diseñado para aplicaciones y requisitos específicos. A continuación se muestran algunos tipos comunes:
Inserto radial Rodamientos de bolas (RIBB): Estos rodamientos están diseñados para cargas radiales y se usan comúnmente en aplicaciones donde la carga primaria es perpendicular al eje.
Rodamientos de inserción esférica: Con un aro exterior esférico, estos rodamientos se adaptan a desalineaciones y desviaciones angulares, lo que los hace adecuados para aplicaciones con deflexiones del eje.
Rodamientos de bloqueo con tornillo de fijación: Estos rodamientos emplean tornillos de fijación para fijar el aro interior al eje, proporcionando un mecanismo de bloqueo simple y eficaz.
Excéntrico Cojinetes de bloqueo de collar: Al utilizar un collar excéntrico que sujeta el aro interior, estos rodamientos ofrecen un mecanismo de bloqueo seguro, lo que facilita la instalación y el desmontaje.
Manguito Adaptador Rodamientos de bloqueo: Equipados con un manguito adaptador, estos rodamientos proporcionan un ajuste seguro en el eje y permiten un montaje y desmontaje sencillos.
Rodamientos de bloqueo de collar concéntrico: Al igual que los rodamientos de bloqueo con collar excéntrico, estos utilizan un collar concéntrico para la fijación del eje, lo que ofrece estabilidad y facilidad de uso.
Elegir el tipo correcto de insertar cojinete Depende de factores como la dirección de la carga, la desalineación del eje y la facilidad de instalación, lo que garantiza un rendimiento óptimo en diversas aplicaciones de maquinaria.
Cómo funcionan los rodamientos de inserción
Los rodamientos insertables funcionan facilitando un movimiento de rotación suave y eficiente dentro de la maquinaria, principalmente a través de una combinación de elementos rodantes y una carcasa. Estos rodamientos normalmente constan de un aro interior que encaja en un eje y un aro exterior alojado en una carcasa de rodamiento. Los aros interior y exterior contienen elementos rodantes, a menudo bolas o rodillos, que reducen la fricción y permiten que el rodamiento maneje cargas radiales y axiales. La disposición de estos elementos rodantes asegura una distribución uniforme del peso, contribuyendo a la estabilidad del eje giratorio.
Un aspecto crítico de los rodamientos insertables es su capacidad para adaptarse a desalineaciones. Por ejemplo, los rodamientos de inserción esférica cuentan con un anillo exterior esférico, lo que les permite compensar desviaciones angulares y desalineaciones en aplicaciones donde puede ocurrir deflexión del eje. Esta adaptabilidad mejora el rendimiento y la longevidad del rodamiento en condiciones operativas dinámicas.
El mecanismo de bloqueo es otro aspecto esencial. Varios tipos de rodamientos de inserción emplean diferentes métodos de bloqueo, como bloqueo con tornillo de fijación, bloqueo con collar excéntrico y bloqueo con manguito adaptador. Estos mecanismos aseguran el rodamiento al eje, evitando el deslizamiento y asegurando una conexión confiable. Esta versatilidad en los mecanismos de bloqueo satisface diversos requisitos de instalación y contribuye a la facilidad de montaje y mantenimiento, lo que convierte a los rodamientos insertables en componentes indispensables para el buen funcionamiento de la maquinaria en diversos sectores industriales.
Ventajas de utilizar rodamientos insertables
Facilidad de instalación y reemplazo: Los rodamientos de inserción cuentan con un diseño modular que facilita una instalación y reemplazo sencillos, minimizando el tiempo de inactividad durante los procedimientos de mantenimiento y contribuyendo a operaciones eficientes.
Alojamiento de desalineación: La capacidad de los rodamientos insertables para adaptarse a desalineaciones es una ventaja significativa, ya que proporciona flexibilidad en las configuraciones de la maquinaria y mejora la confiabilidad general del sistema, especialmente en condiciones operativas dinámicas.
Manejo de carga versátil: Los rodamientos insertables pueden soportar cargas radiales y axiales, lo que garantiza una distribución óptima de la carga. Esta versatilidad contribuye a mejorar el rendimiento y prolongar la vida útil de los equipos, lo que los hace adecuados para una amplia gama de aplicaciones.
Diversos mecanismos de bloqueo: Con varios mecanismos de bloqueo, como tornillo de fijación, collar excéntrico y manguito adaptador, los rodamientos de inserción ofrecen adaptabilidad a diferentes requisitos de instalación. Esta diversidad mejora su versatilidad en todas las industrias y simplifica el proceso de ensamblaje.
Rentabilidad: Al reducir la fricción, minimizar el desgaste y optimizar la eficiencia de los componentes giratorios, los rodamientos insertables contribuyen a la rentabilidad. Sus beneficios de longevidad y rendimiento los convierten en una inversión valiosa para las industrias que buscan soluciones confiables y duraderas.
Aplicaciones en Diversas Industrias
Agricultura: Los rodamientos de inserción encuentran aplicaciones en agrícola Maquinaria como tractores, cosechadoras y cintas transportadoras. Su capacidad para manejar cargas variables y adaptarse a desalineaciones las hace idóneas para las condiciones dinámicas y exigentes de las operaciones agrícolas.
Sistemas transportadores: Los rodamientos de inserción se utilizan comúnmente en sistemas transportadores en todas las industrias. Su facilidad de instalación y capacidad para manejar cargas radiales y axiales contribuyen al funcionamiento suave y confiable de las cintas transportadoras en la fabricación, distribución y manipulación de materiales.
Minería Equipo: En la industria minera, los rodamientos insertables desempeñan un papel crucial en equipos como trituradoras, cribas y transportadores. Su construcción robusta y su capacidad para soportar cargas pesadas los hacen adecuados para las exigentes condiciones de las operaciones mineras.
Procesamiento de alimentos: Los rodamientos insertables se emplean en maquinaria de procesamiento de alimentos, lo que garantiza operaciones higiénicas y eficientes. Sus materiales resistentes a la corrosión y sus características de diseño los hacen adecuados para su uso en entornos donde la limpieza y el cumplimiento de las normas alimentarias normas de seguridad son primordiales.
Maquinaria Textil: Los cojinetes de inserción se utilizan en diversos componentes de la maquinaria textil, incluidas las hilanderías y los telares. Su versatilidad para manipular cargas y proporcionar un rendimiento confiable contribuye a la eficiencia de los procesos de fabricación textil.
Elegir el rodamiento de inserción adecuado
Factores a considerar
Capacidad de carga: Considere las cargas esperadas, tanto radiales como axiales, que el rodamiento de inserción deberá soportar en la aplicación. El rodamiento debe tener la capacidad de soportar estas cargas para garantizar un funcionamiento fiable y eficiente.
Tamaño y tolerancia del eje: Asegure la compatibilidad entre el rodamiento de inserción y el tamaño del eje. Considere la tolerancia del eje y seleccione un rodamiento que proporcione un ajuste seguro. El ajuste correcto es crucial para evitar deslizamientos y mantener la estabilidad de la maquinaria.
Entorno operativo: Tenga en cuenta las condiciones de funcionamiento, incluida la temperatura, la humedad y la exposición a contaminantes. Elija rodamientos insertables con materiales y sellos adecuados que puedan soportar los desafíos ambientales específicos de la aplicación.
Requisitos de desalineación: Evaluar el grado de desalineación que puede experimentar la maquinaria durante su operación. Seleccione un rodamiento de inserción con características como anillos exteriores esféricos o collares excéntricos que puedan adaptarse a desalineaciones y garantizar un rendimiento óptimo en condiciones dinámicas.
Errores Comunes que se deben Evitar
Evaluación de capacidad de carga incorrecta: Un error común es no evaluar con precisión las cargas esperadas en la aplicación. Una consideración inadecuada de las cargas radiales y axiales puede provocar daños prematuros. falla del rodamiento e impactar negativamente el rendimiento general de la maquinaria.
Pasando por alto la compatibilidad del tamaño del eje: No garantizar la compatibilidad adecuada entre el rodamiento de inserción y el tamaño del eje puede provocar problemas como deslizamiento, desalineación y estabilidad reducida. Es fundamental cumplir con los requisitos de tolerancia y tamaño del eje especificados para un funcionamiento óptimo.
Descuidar los factores ambientales: Pasar por alto el entorno operativo puede ser un error crítico. No tener en cuenta factores como la temperatura, la humedad y la exposición a contaminantes puede provocar desgaste y corrosión prematuros. Seleccionar rodamientos de inserción con sellos y materiales apropiados es esencial para la longevidad en condiciones ambientales específicas.
Ignorar las consideraciones de desalineación: La desalineación es un problema común en muchas aplicaciones. Ignorar o subestimar el grado de desalineación que puede encontrar la maquinaria puede provocar una mayor tensión en el rodamiento y, en última instancia, una falla. Elegir rodamientos de inserción con características diseñadas para adaptarse a desalineaciones es crucial para garantizar un rendimiento confiable.
Consejos de instalación y mantenimiento
Consejos de instalación para rodamientos insertables:
La alineación importa: Asegúrese de que el cojinete de inserción se alinee correctamente con el eje para evitar problemas como desgaste y reducción de la vida útil. Utilice herramientas de alineación y siga las instrucciones del fabricante.
Apretar a la derecha: Siga el par recomendado al apretar el mecanismo de bloqueo (tornillos de fijación, collares, etc.): demasiado apretado puede dañarlo y demasiado flojo puede provocar inestabilidad.
Limpiar y lubricar: Mantenga limpios tanto el cojinete como el eje antes de la instalación. Aplicar lo sugerido lubricante para reducir la fricción y mejorar el rendimiento.
Utilice las herramientas adecuadas: Utilice siempre las herramientas adecuadas para la instalación, incluidas herramientas para medir la alineación, llaves dinamométricas y cualquier herramienta recomendada por el fabricante.
Consejos de mantenimiento para rodamientos insertables:
Controles regulares: Programe comprobaciones de rutina para detectar el desgaste, la desalineación o los daños a tiempo. La detección temprana ayuda a prevenir problemas más importantes.
Lubricar oportunamente: Siga las pautas del fabricante para lubricación intervalos. Compruebe y reponga la lubricación periódicamente para minimizar la fricción y prolongar la vida útil del rodamiento.
Proteger del medio ambiente: Si el entorno es complicado, agregue protección adicional, como sellos o revestimientos, para evitar la contaminación y la corrosión.
Personal de mantenimiento de trenes: Asegúrese de que el personal de mantenimiento esté capacitado para inspeccionar y mantener correctamente los cojinetes de inserción, lo que contribuye a la confiabilidad de la maquinaria.
Desafíos y soluciones
Contaminación y Corrosión: La exposición a contaminantes y entornos hostiles puede provocar corrosión y reducir la vida útil de los rodamientos. Opte por rodamientos insertables con sellos o escudos eficaces para proteger contra la contaminación. Utilice materiales o revestimientos resistentes a la corrosión para aplicaciones en entornos difíciles.
Sobrecarga y cargas excesivas: Los rodamientos de inserción pueden enfrentar desafíos cuando se someten a cargas que exceden su capacidad, lo que lleva a fallas. Comprenda claramente los requisitos de carga de la aplicación y elija rodamientos insertables con capacidades de carga adecuadas. Supervise periódicamente las cargas y asegúrese de que se mantengan dentro de los límites especificados.
Lubricación inadecuada: Una lubricación insuficiente o inadecuada puede provocar un aumento de la fricción y el desgaste de los rodamientos. Siga las recomendaciones del fabricante para los intervalos de lubricación y utilice el lubricante correcto. Implemente un programa de mantenimiento de lubricación regular, verificando los niveles y reponiendo el lubricante según sea necesario para garantizar un rendimiento y una longevidad óptimos.
Conclusión
En conclusión, los rodamientos insertables desempeñan un papel vital en la maquinaria y ofrecen una variedad de tipos y ventajas que contribuyen a la eficiencia y longevidad de diversos sistemas. Su capacidad para manejar desalineaciones, versatilidad en el manejo de cargas y diversos mecanismos de bloqueo los hacen indispensables en industrias como la agricultura, sistemas de transporte, minería, procesamiento de alimentos y maquinaria textil. Elegir el rodamiento de inserción adecuado implica una cuidadosa consideración de factores como la capacidad de carga, la compatibilidad del tamaño del eje, el entorno operativo y los requisitos de desalineación. Los consejos de mantenimiento e instalación, además de abordar desafíos como la contaminación y la sobrecarga, garantizan un rendimiento óptimo. En esencia, los rodamientos de inserción son héroes anónimos que respaldan silenciosamente el funcionamiento perfecto de la maquinaria en diversos sectores industriales.
Referencias
1 “.¿Está familiarizado con los rodamientos insertables?”del Centro de rodamientos;
2. "Insertar rodamientos de bolas”de Rodamientos Directos;
3. "Insertar rodamientos (rodamientos Y)”de SKF.
