Explorando los diferentes tipos de rodamientos: cuál es el adecuado para usted
Introducción
Rodamientos Son ampliamente utilizados en la industria de maquinaria. Son la base para guiar el movimiento de rotación de los ejes y soportar las cargas transmitidas de los ejes a los marcos. Son los elementos de soporte de ejes giratorios o piezas móviles en varias máquinas, apoyándose en elementos rodantes para facilitar la rotación de la máquina principal.
El propósito del uso de rodamientos es lograr un movimiento suave y eficiente entre dos piezas reduciendo significativamente la fricción. Los rodamientos desempeñan un papel fundamental en el soporte de las piezas giratorias o móviles, garantizando que estas se muevan con mínima resistencia, manteniendo una correcta alineación y estabilidad. Este artículo analiza en profundidad los diferentes tipos de rodamientos, sus aplicaciones específicas y sus ventajas únicas, proporcionando información para comprender cuáles son. cojinete El tipo es mejor para necesidades específicas.

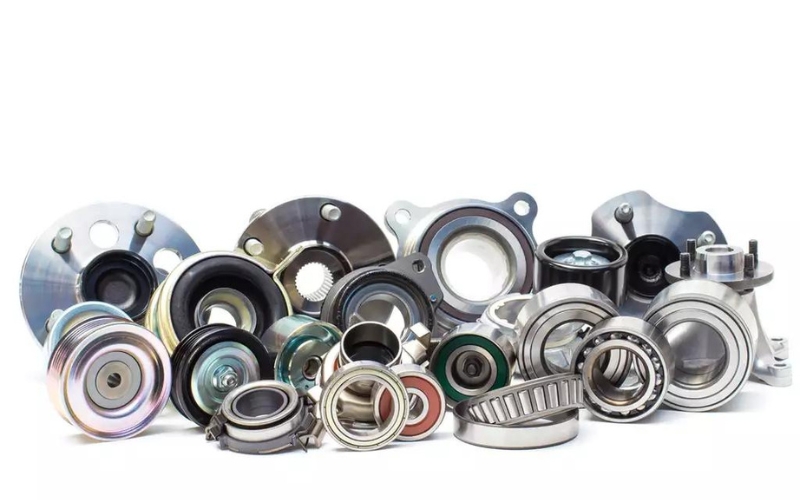

Explore diferentes tipos de rodamientos
Existen muchos tipos de rodamientos. Según si contienen elementos rodantes, se pueden dividir en dos categorías: rodamientos de elementos rodantes y cojinetes lisos. Entre ellos, los rodamientos con elementos rodantes incluyen rodamientos de bolas y rodamientos de rodillos. Los cojinetes lisos incluyen cojinetes de manguito, rodamientos esféricos y Casquillos.

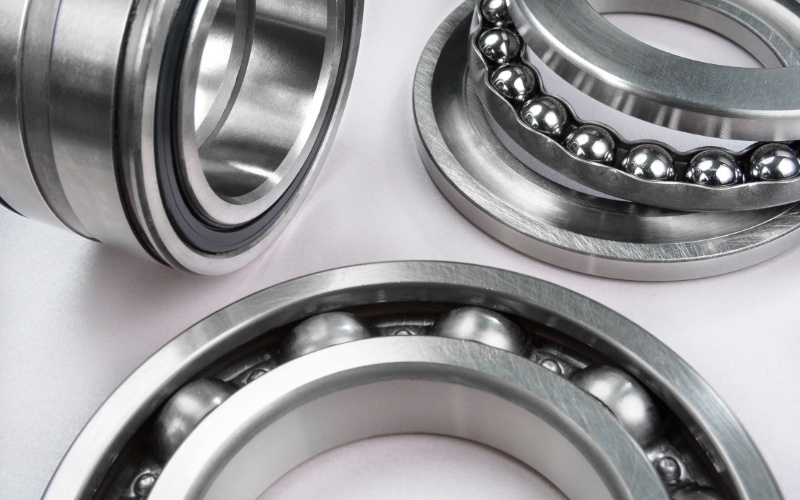

Comprender los tipos de rodamientos de bolas y sus usos
Los rodamientos de bolas utilizan elementos rodantes esféricos para reducir la fricción y soportar cargas, lo que los hace esenciales para un movimiento de rotación suave y eficiente. Pueden acomodarse fácilmente cargas radiales y axiales.
Los rodamientos de bolas incluyen:
Rodamientos rígidos de bolas: El tipo de rodamiento más común, de diseño simple, con ranuras profundas en las pistas de rodadura y una jaula ondulada estampada de acero que puede soportar eficazmente cargas radiales y axiales. También tienen altas velocidades y se utilizan a menudo en motores eléctricos.
Rodamientos autoalineables de bolas.: Rodamientos autoalineables de bolas. Tienen dos filas de bolas y una pista de rodadura cóncava común en el anillo exterior, lo que les permite adaptarse a la desalineación entre el eje y el viviendas. Son ideales para aplicaciones donde la desviación o desalineación del eje es común, como la maquinaria textil.
Rodamientos de bolas de contacto angular: Las pistas de rodadura de rodamientos de bolas de contacto angular están desplazados axialmente y pueden soportar cargas radiales y axiales combinadas. Son particularmente adecuados para aplicaciones de alta velocidad y alta precisión. Por ejemplo, bombas y compresores.
Rodamientos axiales de bolas: Están especialmente diseñados para soportar cargas axiales. Consisten en un cojinete de bolas soportados en un anillo y se utilizan en aplicaciones donde predominan las cargas axiales, como sistemas de embrague en automóviles, donde soportan las cargas axiales generadas por el mecanismo del embrague.
Rodamientos de sección delgada: Tienen una sección transversal más pequeña y son ideales para aplicaciones donde el espacio es limitado. A pesar de su pequeño tamaño, pueden soportar cargas importantes. Se utilizan comúnmente en robótica y dispositivos médicos, entre otras aplicaciones.
Características de los rodamientos de bolas
--Eso tiene capacidad de alta velocidad y puede funcionar eficientemente a altas velocidades.
-Baja fricción ayuda a reducir la pérdida de energía y la generación de calor.
-Puede soportar cargas radiales y axiales., flexible en la aplicación.
--Capaz de resiste el desgaste severo y es duradero.
-Alta precisión, capaz de realizar un movimiento de rotación preciso.
--Diseño compacto, fácil mantenimiento y instalación.
Comprender los tipos de rodamientos de rodillos y sus usos
Uso de rodamientos de rodillos cilíndrico Elementos rodantes para soportar y distribuir eficientemente cargas pesadas. En comparación con los rodamientos de bolas, los rodamientos de rodillos tienen una mayor capacidad de carga y puede soportar cargas pesadas.
Los rodamientos de rodillos incluyen:
Rodamientos de rodillos cónicos: Rodamientos de rodillos cónicos Cuentan con rodillos cónicos y pistas de rodadura, lo que les permite manejar grandes cargas radiales y de empuje simultáneamente, y se utilizan comúnmente en cubos de ruedas de vehículos.
Rodamientos de rodillos esféricosCuentan con dos filas de rodillos en forma de barril que soportan desalineaciones y cargas pesadas. Su capacidad de autoalineación los hace adecuados para aplicaciones donde la deflexión o desalineación del eje es un problema, como en minería Equipos y grandes sistemas de transporte.
Rodamientos de rodillos cilíndricos: Utilice rodillos cilíndricos que proporcionen una alta carga radial capacidad. Tienen un diseño sencillo que permite una fácil instalación y mantenimiento. Comúnmente utilizado en motores eléctricos.
Rodamientos de agujas: Tienen rodillos delgados y una estructura compacta, pero pueden soportar grandes cargas radiales. A menudo se utilizan en cajas de cambios de automóviles debido al espacio de diseño limitado.
Rodamientos de rodillos de empuje： Los rodillos cilíndricos o rodillos cónicos de los rodamientos de rodillos axiales están dispuestos de manera que soporten fuerzas axiales, lo que proporciona una alta capacidad de carga y baja fricción. Se utilizan habitualmente en cajas de cambios y grúas.
Características de los rodamientos de rodillos
-Con alta capacidad de carga, es ideal para aplicaciones de servicio pesado.
--Capaz de soportar condiciones ambientales duras y duradero.
-Se permite la desalineación.
-Operación eficiente, reduciendo la fricción y el desgaste.
——Diseño compacto, una amplia gama de tipos y rendimiento estable.
Comprender los tipos de cojinetes lisos y sus usos
Los cojinetes lisos, también conocidos como bujes, proporcionan un movimiento deslizante suave sin elementos rodantes.
Los cojinetes lisos incluyen:
Cojinetes de manga: Los cojinetes de deslizamiento son cilíndricos y proporcionan una superficie para que el eje gire o se deslice. Tienen un diseño simple y se usan comúnmente en ventiladores eléctricos, proporcionando un funcionamiento silencioso y eficiente para los ventiladores eléctricos.
Rodamientos Esféricos: tiene un anillo interior con una superficie esférica y un anillo exterior con una superficie cóncava correspondiente. Se usa comúnmente en sistemas de suspensión de automóviles y puede manejar de manera flexible diferentes ángulos y cargas durante la conducción.
bujes: este es otro tipo de cojinete liso Normalmente se utiliza para aplicaciones lineales o rotativas. Como bisagras y puntos de apoyo en maquinaria.
Beneficios de utilizar cojinetes lisos
——Diseño simple, fácil de instalar y mantener.
——Bajo costo, económico.
——Funcionamiento silencioso, adecuado para aplicaciones que requieren reducción de ruido.
——Duradero, con menos piezas de desgaste y larga vida útil.
——Versátil, puede satisfacer diferentes necesidades.
——Capaz de soportar cargas elevadas.
Comprender los tipos de rodamientos lineales y sus usos
Rodamientos lineales Permiten un movimiento suave y rectilíneo a lo largo de una vía o riel, reduciendo la fricción y el desgaste. Al proporcionar baja fricción y movimiento lineal preciso, es fácil de instalar y es ideal para aplicaciones que requieren un posicionamiento preciso y repetibilidad.
Los rodamientos lineales incluyen:
Rodamientos de bolas lineales： Los rodamientos lineales de bolas contienen hileras de rodamientos de bolas que circulan dentro de una carcasa, lo que proporciona baja fricción y alta precisión. A menudo se utiliza en impresoras 3D.
Rodamientos lineales: Los cojinetes deslizantes lineales, también conocidos como bujes, utilizan una superficie lisa para soportar y guiar la parte móvil. Se encuentra comúnmente en guías para cajones.

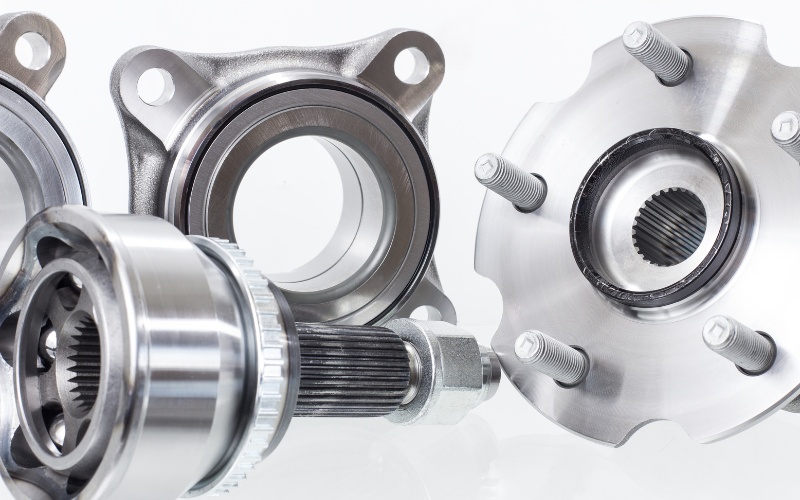

Comprender los tipos de rodamientos montados y sus usos
Rodamientos montados Son rodamientos que se montan en soportes o viviendas que son fáciles de instalar y proporcionan soporte y estabilidad adicionales.
Los rodamientos montados incluyen:
Soporte de eje Rodamientos: consisten en un rodamiento alojado en un soporte en forma de almohada con dos orificios para pernos. Capaz de soportar ejes giratorios, fácil de instalar y mantener. Comúnmente utilizado en sistemas de transporte para proporcionar soporte a los rodillos.
Cojinetes de brida: Cojinetes con brida Vienen con una brida en su anillo exterior, lo que permite su montaje a ras de una superficie. Con un diseño de dos o cuatro pernos, pueden proporcionar un soporte estable para ejes giratorios. Se utilizan generalmente en agrícola maquinaria como arados y cultivadores.
Cojinetes de recogida: están diseñados para proporcionar tensión y alineación para cintas transportadoras y transmisiones por cadena. Consisten en un rodamiento alojado en una unidad deslizante o regulable que permite un fácil tensado. comúnmente encontrado en transportadores de minería.
Rodamientos de suspensión: se utilizan para soportar ejes que corren horizontalmente y están suspendidos desde arriba. Comúnmente utilizado en transportadores de tornillo, para soportar el eje giratorio.
Rodamientos de cartucho: son unidades preensambladas que incluyen el rodamiento y la carcasa en un paquete único y compacto. Son fáciles de instalar y reemplazar y se utilizan a menudo en sistemas HVAC, donde brindan soporte confiable para los ejes de los ventiladores.
Características de los rodamientos montados
——Fácil instalación y mantenimiento.
——El soporte de alineación reduce el desgaste.
——Diseño versátil para diferentes aplicaciones.
——Proporciona absorción de impactos.
——Amplia gama de aplicaciones y flexibilidad.
Comprensión de los tipos de rodamientos fluidos
Rodamientos de fluidos: utilice una capa delgada de fluido, ya sea líquido o gaseoso, para soportar una carga, lo que reduce la fricción y el desgaste.
Los rodamientos fluidos incluyen:
Rodamientos hidrostáticos: utilice una bomba externa para suministrar fluido presurizado, creando una película que soporte la carga. Este diseño garantiza una baja fricción y una alta precisión, incluso a bajas velocidades. Comúnmente utilizado en maquinaria de precisión, como máquinas CNC de alta gama.
Rodamientos hidrodinámicos: Confíe en el movimiento del eje para generar una película de presión que soporte la carga. Estos cojinetes se encuentran en turbinas y compresores, donde las altas velocidades de rotación ayudan a mantener la película de fluido necesaria para soportar cargas pesadas y garantizar un funcionamiento eficiente.
Rodamientos magnéticos: utilice campos magnéticos para levitar el eje, eliminando el contacto entre las piezas móviles. Se utilizan comúnmente en máquinas de resonancia magnética, donde su capacidad para operar sin contacto y a altas velocidades garantiza imágenes confiables y precisas sin ruido mecánico ni desgaste.
Beneficios del uso de rodamientos fluidos
——Los cojinetes de fluido crean una fina película de fluido que Reduce lo que resulta en una fricción y un desgaste mínimos..
——Los cojinetes fluidos proporcionan un soporte suave y garantizan movimiento de alta precisión.
-Área de contacto mecánica reducida y vida útil más larga. que los rodamientos tradicionales.
——La ausencia de contacto metal con metal conduce a funcionamiento más silencioso.
——Cojinetes fluidos puede soportar cargas significativas porque la distribución de presión a través de la película de fluido se puede ajustar para soportar pesos pesados.
——El fluido en el rodamiento. Puede ayudar a disipar el calor, reduciendo el riesgo de sobrecalentamiento. y mejorar la gestión térmica general del sistema.
——Cojinetes fluidos puede proporcionar un movimiento excepcionalmente suave.
——Debido a sus propiedades magnéticas, los cojinetes de fluido magnético puede proporcionar una función de autocentrado.
Comprender los otros tipos de rodamientos
Rodamientos compuestosFabricados con una combinación de materiales, como metal, polímeros y fibras, ofrecen una combinación de resistencia, baja fricción y resistencia a la corrosión. Son ligeros y, a menudo, autolubricantes. Generalmente se utilizan en automotor suspensiones.
Rodamientos de cerámica: hecho de materiales cerámicos como Nitrido de silicona o circonita. Tiene las características de alta dureza, baja densidad, resistencia a la corrosión y resistencia a altas temperaturas, y generalmente se usa en taladros dentales y otros equipos.
Rodamientos flexibles: a menudo denominados cojinetes de flexión, utilizan elementos delgados y flexibles para permitir el movimiento. A menudo se utiliza en aplicaciones que requieren precisión y flexibilidad, como sistemas de control aeroespacial, para controlar la desalineación y proporcionar precisión.

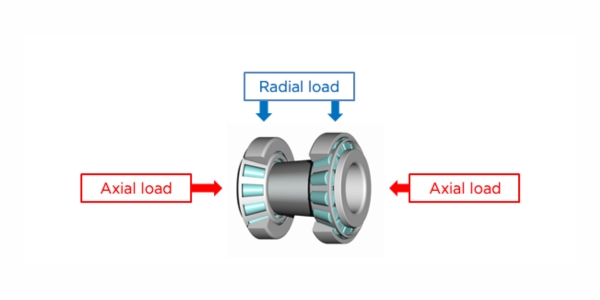

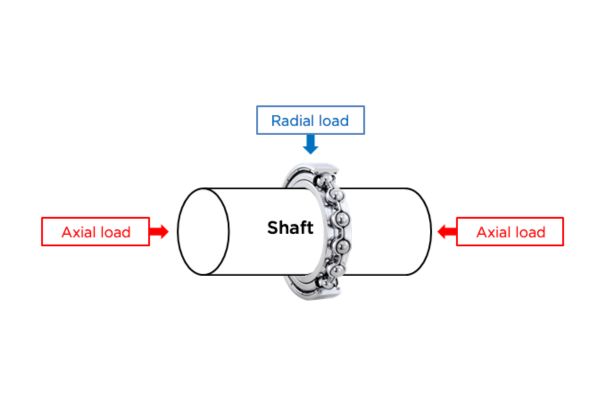

Cómo comprender las cargas radiales y axiales de los rodamientos
Un rodamiento es un elemento mecánico que soporta cargas y permite el movimiento relativo entre dos piezas. Los rodamientos se utilizan en una amplia variedad de aplicaciones, desde motores de automóviles hasta maquinaria industrial. Los dos tipos principales de cargas que deben soportar los rodamientos son la carga radial y la carga axial.
Las cargas radiales son fuerzas que actúan perpendicularmente al eje de rotación del rodamiento. Estas cargas suelen ser causadas por el peso de las piezas giratorias o por las fuerzas generadas por la fricción entre las piezas. Las cargas axiales son fuerzas que actúan paralelamente al eje de rotación del rodamiento. Estas cargas generalmente son causadas por las fuerzas generadas por los sellos o por las fuerzas generadas por el lubricante.
- Cargas radiales: rodamientos como rodamientos rígidos de bolas y rodamientos de rodillos cilíndricos Por lo general, están diseñados para soportar cargas radiales elevadas.
- Cargas axiales: rodamientos como rodamientos de bolas de empuje y los rodamientos de rodillos axiales están diseñados para soportar cargas axiales.
- Cargas Combinadas: Rodamientos como angulares rodamientos de bolas de contacto y los rodamientos de rodillos cónicos pueden soportar cargas radiales y axiales simultáneamente.
Comprender los tipos y magnitudes de carga es esencial para seleccionar el rodamiento correcto, garantizar un rendimiento óptimo y evitar fallas prematuras.
Cómo elegir diferentes tipos de rodamientos
La elección del rodamiento adecuado depende de varios factores clave.
➊ Cargar
- Cargas pesadas: elija rodamientos de rodillos. Distribuyen mejor las cargas y manejan pesos pesados de manera eficiente.
- Cargas ligeras a moderadas: opte por rodamientos de bolas. Son suficientes para la mayoría de aplicaciones con requisitos de carga más bajos.
➋ Velocidad de rotación
- Alta velocidad: Utilice rodamientos de bolas o rodamientos cerámicos. Pueden manejar altas velocidades con mínima fricción y generación de calor.
- Velocidad baja a moderada: los cojinetes lisos o los cojinetes lisos son ideales. Funcionan bien sin necesidad de especificaciones de alta velocidad.
➌ Rigidez
- Alta rigidez: elija rodamientos de rodillos cónicos o rodamientos de rodillos esféricos. Ofrecen un soporte fuerte y pueden soportar cargas pesadas sin deformarse.
- Rigidez moderada: los rodamientos de bolas proporcionan una rigidez decente para la mayoría de las aplicaciones estándar.
➍ Precisión rotacional
- Alta precisión: opte por rodamientos de bolas de contacto angular o rodamientos cerámicos de precisión. Proporcionan una excelente precisión y estabilidad.
- Precisión estándar: Los rodamientos rígidos de bolas son adecuados para aplicaciones generales que requieren una precisión moderada.
➎ Espacio radial
- Espacio limitado: considere cojinetes de sección delgada o rodamientos de agujas. Se adaptan a espacios reducidos y ofrecen un rendimiento confiable.
- Amplio espacio: Se pueden utilizar rodamientos de rodillos o rodamientos de bolas estándar sin limitaciones de espacio.
➏ Entorno operativo
- Ambiente corrosivo o húmedo: seleccione rodamientos de acero inoxidable o rodamientos cerámicos. Resisten la corrosión y funcionan bien en condiciones difíciles.
- Alta temperatura: utilice cojinetes cerámicos o cojinetes compuestos de metal y polímero. Pueden soportar altas temperaturas sin degradarse.
- Condiciones polvorientas o sucias: opte por rodamientos de bolas sellados o protegidos. Evitan la entrada de contaminantes y garantizan una vida más larga.
Conclusión
En conclusión, los rodamientos desempeñan un papel fundamental en el funcionamiento suave y eficiente de los sistemas mecánicos. Comprender los diferentes tipos de rodamientos, sus características únicas y aplicaciones específicas puede ayudarle a tomar una decisión informada. Ya sea que necesite rodamientos de bolas para aplicaciones de alta velocidad, rodamientos de rodillos para cargas pesadas o rodamientos lisos para soluciones rentables, seleccionar el rodamiento adecuado es clave para optimizar el rendimiento y extender la vida útil de su equipo.
Referencias
- 1. Análisis detallado de ”tipos de rodamientos “y sus ventajas y desventajas de Testbook
- 2. Descripción general adicional de “Tipos de rodamientos”de la empresa TULI
- 3 “. Conocimientos básicos sobre rodamientos. “de la Compañía Ispatguru
