Compreendendo os rolamentos excêntricos: o básico
Conheça

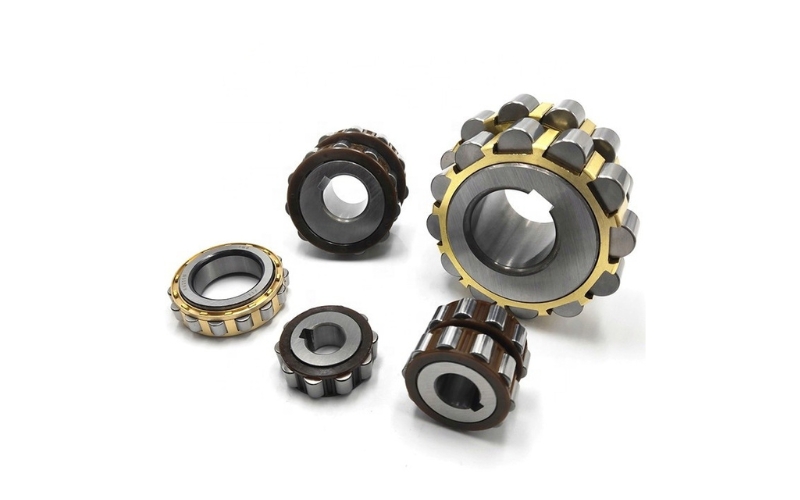

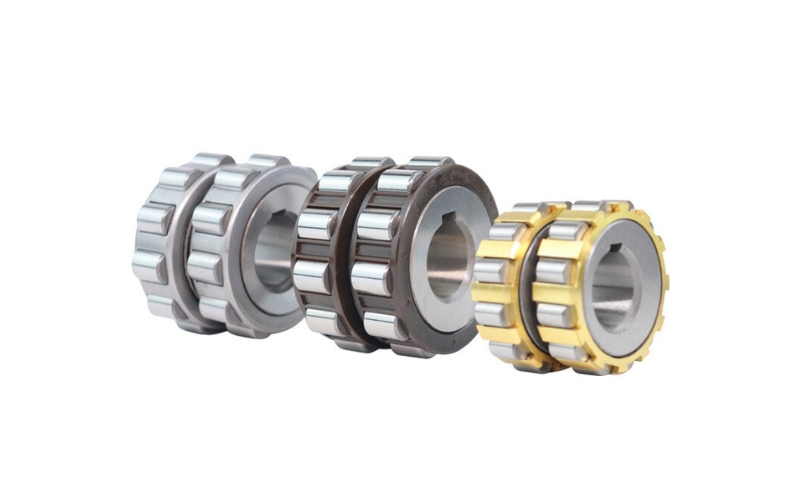

Excêntrico rolamentos São um projeto de montagem excêntrica que proporciona características únicas de movimento e manuseio de carga. Ao contrário dos rolamentos padrão, os rolamentos excêntricos giram em torno de um eixo ligeiramente descentralizado e não alinhado com o centro geométrico do rolamento. rolamentoEles são frequentemente usados em mecanismos que precisam converter movimento rotativo em movimento linear ou requerem velocidade e torque variáveis.
A construção do XNUMXº e XNUMXº pavimentos pôde ocorrer de forma simultânea, pois não houve necessidade de aguardar a cura do concreto – permitindo que todas as frentes de trabalho e especialistas em pisos ESD atuassem nos dois níveis ao mesmo tempo. rolamento excêntrico é composto principalmente de um anel interno, um anel externo, elementos rolantes e uma cesta de flores com corpo rolante. A principal característica é que o furo interno do anel interno é um furo excêntrico, que não está alinhado com o centro geométrico do rolamento, e há um rasgo de chaveta longitudinal na parede interna do furo excêntrico.
Os rolamentos excêntricos são amplamente utilizados em diversas indústrias. Eles podem lidar com movimentos e cargas complexas com eficiência única, controlar o movimento com precisão e converter o movimento rotativo em movimento linear. Comparados aos rolamentos padrão, eles apresentam maior durabilidade e vida útil. Além disso, o design exclusivo deste rolamento também ajuda a reduzir o ruído e a vibração, proporcionando assim uma operação mais silenciosa e suave. Através da análise aprofundada deste artigo, podemos compreender os tipos de rolamentos excêntricos e conhecimentos relacionados.
Tipos e características de rolamentos excêntricos
Existem três tipos comuns de rolamentos excêntricos: rolamentos excêntricos de rolo único, rolamentos excêntricos de rolo duplo e rolamentos de colar excêntrico.

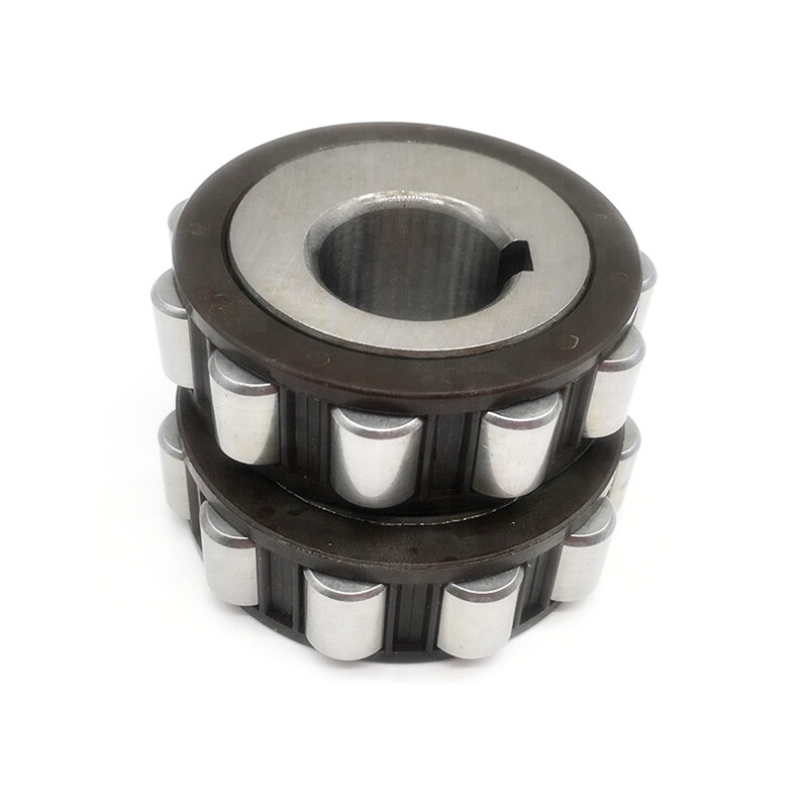

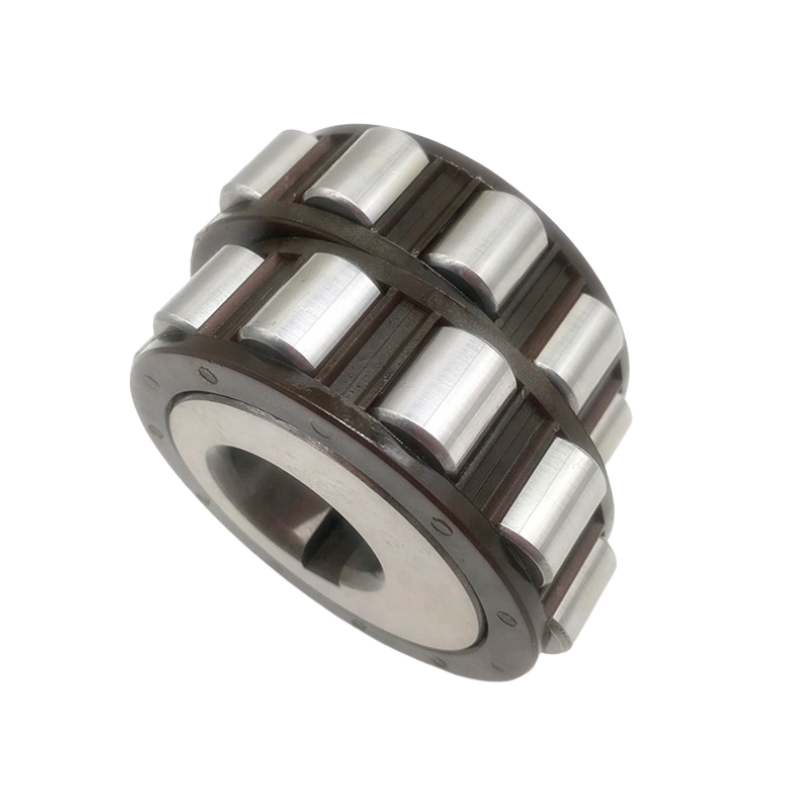

Rolamentos excêntricos de rolo único
- Os rolamentos excêntricos de rolo único consistem em um anel interno, um anel externo e uma única carreira de elementos rolantes, normalmente cilíndrico rolos. O anel interno é montado excentricamente, capaz de movimento excêntrico
Características:
- O design simples economiza espaço de aplicação e pode se mover com precisão, frequentemente usado em máquinas têxteis, impressoras e outros equipamentos com movimento linear preciso.

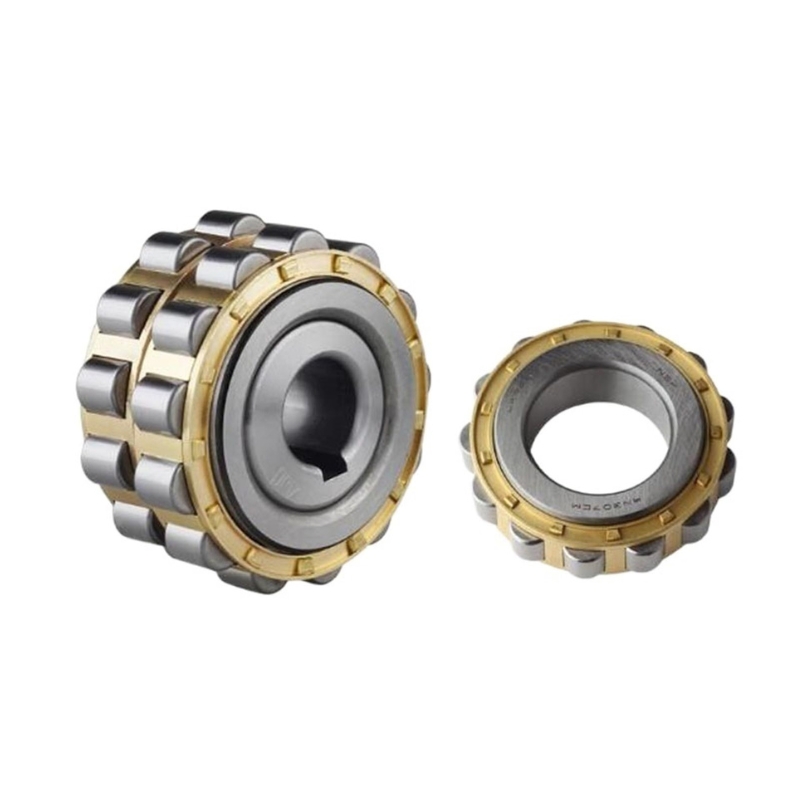

Rolamentos excêntricos de rolo duplo
- Os rolamentos excêntricos de rolo duplo apresentam duas fileiras de elementos rolantes, semelhantes aos tipos de rolo único. O design de fileira dupla aumenta a capacidade de carga e a estabilidade.
Características:
- Aumenta a capacidade de carga e melhora a estabilidade, além de ser mais durável. Comumente utilizado em automotivo motores e equipamentos de máquinas pesadas.
Rolamentos de colar excêntrico
- Os rolamentos com colar excêntrico têm um design exclusivo que inclui um colar excêntrico integrado ao anel interno. O colar fornece um mecanismo de travamento adicional, garantindo que o rolamento permaneça firmemente no lugar durante a operação.
Características:
- Com um mecanismo de travamento seguro, evitando deslizamentos e desalinhamentos, fácil ajuste e fácil de usar, é frequentemente usado em agrícola máquinas e sistemas de transporte ou outros equipamentos que requerem um sistema seguro e ajustável instalação.
Vantagens dos rolamentos excêntricos
Alta eficiência
Os rolamentos excêntricos podem lidar com movimentos complexos com precisão. Quando as máquinas funcionam de forma mais eficiente, consomem menos energia e requerem menos manutenção, poupando custos e tempo a longo prazo.
Durabilidade forte
Os rolamentos excêntricos são projetados para suportar cargas elevadas e ambientes agressivos, exigindo uma estrutura robusta e frequência de substituição reduzida, com desempenho mais estável ao longo do tempo.
Redução de ruído
Os rolamentos excêntricos também contribuem para uma operação mais silenciosa; níveis reduzidos de ruído podem levar a uma atmosfera mais confortável e produtiva. A vibração reduzida resulta em menos desgaste dos componentes.
Os usos de rolamentos excêntricos na indústria
Os rolamentos excêntricos servem a vários propósitos importantes em sistemas mecânicos:
Ajustar a força de frenagem do rotor —— Ao alterar a excentricidade do rolamento, você pode ajustar a folga entre o disco de freio e o rotor. Aumentar a excentricidade aumenta a força de frenagem, enquanto diminuí-la reduz a força.
Melhore o desempenho de vibração —— Ajustar a excentricidade de cada rolamento ajuda a equilibrar o rotor dinamicamente, reduzindo a vibração e o ruído durante a operação.
Incline o eixo de rotação —— Definir diferentes excentricidades para vários rolamentos pode inclinar o eixo de rotação em relação ao eixo principal.
Ajustar a folga —— Em transmissões mecânicas, os rolamentos excêntricos permitem um ajuste fácil e preciso da folga entre a roda motriz e a roda acionada, aumentando a precisão e a eficiência da transmissão.
Ajuste de posição —— A alteração da excentricidade pode mover o rotor na direção axial, auxiliando no alinhamento e ajuste dos componentes durante a montagem e comissionamento de máquinas.
Absorver força axial —— Os rolamentos excêntricos podem absorver alguma força axial, ajudando a manter a estabilidade do eixo do rotor.
Como funcionam os rolamentos excêntricos
Os rolamentos excêntricos funcionam utilizando um anel interno descentralizado para criar movimento excêntrico. O anel interno é montado de forma que seu eixo fique ligeiramente deslocado do centro do anel externo. À medida que o anel interno gira, esse deslocamento faz com que o rolamento se mova em um caminho elíptico em vez de um círculo. Este movimento único converte o movimento rotacional em movimento linear, permitindo um controle preciso sobre as operações mecânicas. Os elementos rolantes, geralmente rolos cilíndricos, transferem cargas suavemente entre os anéis interno e externo, mantendo a estabilidade e reduzindo o atrito. Ao fornecer controle de movimento confiável e eficiente, os rolamentos excêntricos melhoram o desempenho e a longevidade de vários sistemas mecânicos.
Diferenças entre rolamentos excêntricos e rolamentos concêntricos
Os rolamentos excêntricos e concêntricos diferem principalmente em seu design e aplicações funcionais.
Os rolamentos excêntricos possuem um anel interno excêntrico que cria um movimento elíptico durante a rotação. Eles são projetados especificamente para converter movimento rotativo em movimento linear, permitindo controle preciso do movimento mecânico. Eles são adequados para aplicações que exigem movimentos complexos e controlados.
Em contraste, rolamentos concêntricos (como rolamentos autocompensadores de rolos) têm um anel interno centrado e simétrico em relação ao anel externo. Este design garante que o rolamento gire em círculo, proporcionando movimento rotativo suave e consistente sem qualquer movimento linear adicional.
Os rolamentos excêntricos são projetados para suportar cargas radiais e axiais, e devido ao seu design excêntrico, essas cargas podem ser distribuídas de maneira mais uniforme. Os rolamentos concêntricos são otimizados principalmente para lidar com cargas radiais e têm alguma capacidade de lidar com cargas axiais dependendo do seu tipo específico (por exemplo, rolamentos rígidos de esferas pode suportar ambos os tipos de cargas até certo ponto).
Os rolamentos excêntricos são de estrutura simples, fáceis de usar, fáceis de ajustar e têm maior flexibilidade, enquanto os rolamentos concêntricos requerem alinhamento preciso durante a instalação para garantir uma operação suave e evitar desgaste prematuro.
Áreas de aplicação de rolamentos excêntricos
Indústria automobilística
Os rolamentos excêntricos são usados principalmente em árvores de cames e virabrequins para garantir um desempenho eficiente do motor; eles também são usados em sistemas de direção e componentes de transmissão para ajudar a gerenciar cargas dinâmicas.
Maquinaria industrial
Rolamentos excêntricos são usados em formação equipamentos como escavadeiras e tratores para transportar cargas elevadas e suportar condições operacionais adversas; em prensas de fabricação e linhas de montagem automatizadas para obter movimentos suaves e precisos.
Industria têxtil
Os rolamentos excêntricos são usados em teares, máquinas de tricô e equipamentos de fiação para fornecer controle preciso de fios e tecidos, lidar com ruídos e vibrações gerados durante a operação em alta velocidade e manter a eficiência e a produtividade no processo de fabricação têxtil.
Dicas de Manutenção
Lubrifique os rolamentos excêntricos regularmente para reduzir o atrito e o desgaste; limpe regularmente o ambiente de produção de rolamentos e outros componentes para evitar a contaminação por poeira e detritos; e verifique os rolamentos regularmente em busca de sinais de desalinhamento. Durante a inspeção, procure sinais de desgaste, como ruído anormal, aumento de vibração ou superaquecimento. Esses problemas podem indicar insuficiência lubrificação, desalinhamento ou danos internos e devem ser substituídos imediatamente. Monitore regularmente os dados operacionais, como temperatura e níveis de ruído. Além disso, certifique-se de que vedações de rolamento estão intactos e funcionando adequadamente para evitar contaminação.
Conclusão
Os rolamentos excêntricos são vitais em muitas aplicações industriais. Eles oferecem vantagens exclusivas, como alinhamento preciso e controle de movimento eficiente. Seu design apresenta um anel interno excêntrico que permite movimento excêntrico controlado. Compreender os princípios básicos dos rolamentos excêntricos pode ajudá-lo a escolher o tipo certo para uma variedade de aplicações. Eles estão disponíveis em diferentes tamanhos e especificações e podem ser adaptados a requisitos específicos. A escolha certa pode melhorar o desempenho, reduzir o tempo de inatividade e economizar custos. À medida que a indústria continua a se desenvolver, o papel dos rolamentos excêntricos também pode se tornar cada vez maior e, à medida que a tecnologia continua a impulsionar os rolamentos excêntricos, eles se tornarão mais eficientes e confiáveis.
Referências
- 1.Uma breve introdução a “rolamentos excêntricos”da Ballbearings Company
- 2. Sobre os tipos de “rolamentos excêntricos”de BEARINGLASTING
