Explorando rolamentos combinados: Visão geral dos rolamentos combinados
Conheça
Definição e Objetivo

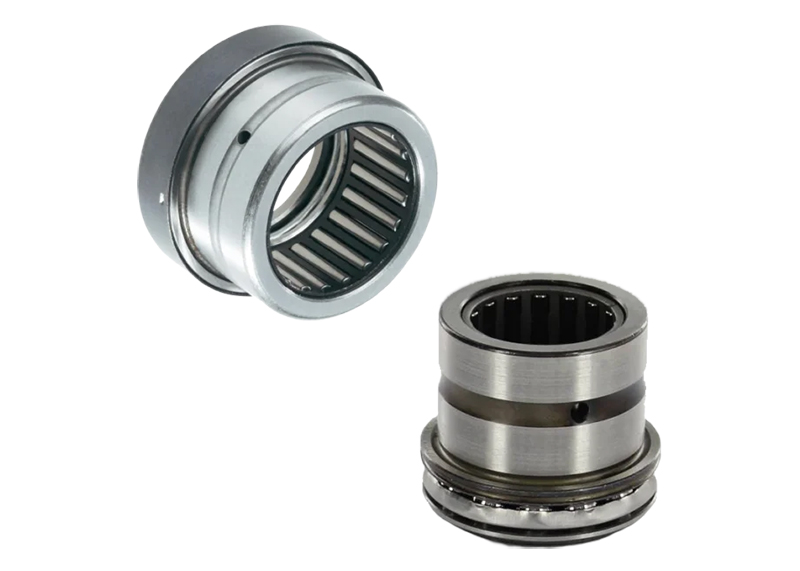

Tipos de rolamentos combinados

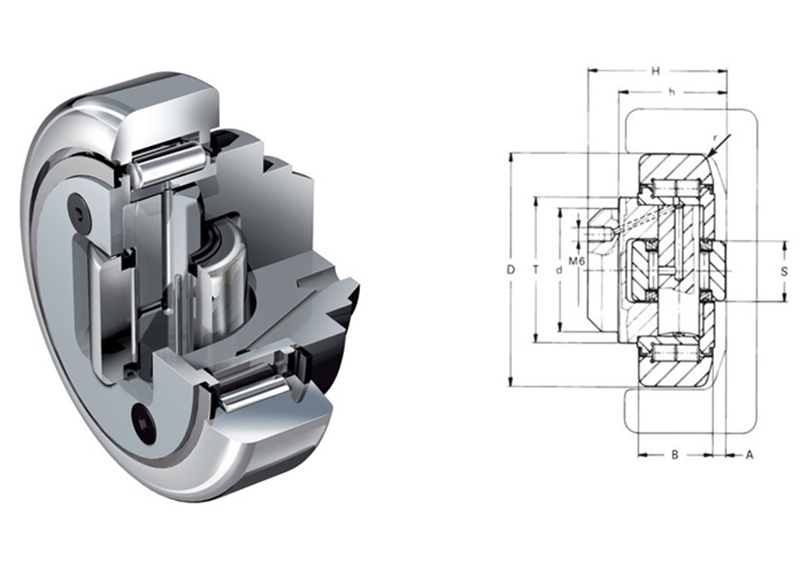

Componentes de rolamentos combinados
Os rolamentos combinados consistem em vários componentes cruciais que trabalham juntos para lidar com cargas complexas com eficiência. Os anéis interno e externo formam a estrutura primária do rolamento, fornecendo pistas para os corpos rolantes e mantendo a integridade do rolamento sob carga. Esses anéis são normalmente feitos de aço de alta qualidade para garantir durabilidade e resistência ao desgaste. Elementos rolantes, como esferas, rolos ou agulhas, são posicionados entre os anéis e facilitam o movimento suave, reduzindo o atrito. A escolha dos elementos rolantes depende do tipo específico de rolamento combinado e os requisitos da aplicação.
A gaiola ou retentor é outro componente essencial que mantém os corpos rolantes no lugar e os espaça uniformemente ao redor da pista. Isto garante uma distribuição ideal da carga e evita que os elementos se aglomerem, o que pode levar a um aumento do atrito e do desgaste. As gaiolas geralmente são feitas de metal, plástico ou materiais compostos, selecionados com base no ambiente operacional e nas condições de carga.
As vedações e proteções protegem os componentes internos do rolamento contra contaminantes como poeira, sujeira e umidade. As vedações proporcionam um fechamento mais hermético e são frequentemente usadas em aplicações onde a contaminação é uma preocupação significativa. As blindagens oferecem um ajuste mais frouxo e são adequadas para aplicações onde a operação em alta velocidade é crítica. Juntos, esses componentes garantem o desempenho confiável e a longevidade do rolamento combinado em diversas aplicações industriais.
Vantagens dos rolamentos combinados
Os rolamentos combinados oferecem inúmeras vantagens que os tornam indispensáveis em muitas aplicações industriais. Um dos principais benefícios é sua alta capacidade de carga, permitindo lidar com cargas radiais e axiais simultaneamente. Esse recurso reduz a necessidade de vários rolamentos, simplificando os projetos e melhorando a eficiência. O design compacto dos rolamentos combinados aumenta ainda mais seu apelo, pois permite configurações com maior economia de espaço em máquinas e equipamentos. Isto é particularmente valioso em aplicações onde o espaço é escasso e o uso eficiente do espaço disponível é fundamental.
Outra vantagem significativa dos rolamentos combinados é a sua eficiência de custos. Ao integrar as funções de vários rolamentos em uma única unidade, os rolamentos combinados reduzem o número de componentes necessários, diminuindo tanto o custo inicial de compra quanto as despesas de manutenção. Além disso, essa integração simplifica o projeto geral do sistema, levando a menos pontos potenciais de falha e a uma vida útil mais longa. O tempo de montagem reduzido é outro benefício importante. Como os rolamentos combinados consolidam múltiplas funções de rolamento, o processo de montagem se torna mais simples e rápido, reduzindo os custos de mão de obra e o tempo de inatividade durante instalação ou manutenção. Essas vantagens, em conjunto, tornam os rolamentos combinados uma escolha prática e econômica para melhorar o desempenho e a confiabilidade de vários sistemas mecânicos.
Aplicações de rolamentos combinados
Os rolamentos combinados são amplamente utilizados em vários setores devido à sua capacidade de lidar com cenários de carga complexos de forma eficiente. Em máquinas-ferramentas, eles fornecem a precisão e a durabilidade necessárias para operações de alta velocidade e tarefas pesadas, garantindo desempenho consistente e longa vida útil. A robótica é outro campo onde os rolamentos combinados são cruciais, pois suportam os movimentos intrincados e as demandas de carga de robótica armas e sistemas de automação, contribuindo para operações mais suaves e confiáveis. Em equipamentos de manuseio de materiais, como transportadores e guindastes, os rolamentos combinados permitem o transporte eficiente de mercadorias, suportando tanto as cargas radiais do peso quanto as cargas axiais do movimento, melhorando a estabilidade geral e a funcionalidade do equipamento.
Agrícola Máquinas também se beneficiam significativamente dos rolamentos combinados. Equipamentos como tratores, colheitadeiras e arados operam em ambientes severos e sob cargas variáveis; rolamentos combinados garantem que essas máquinas funcionem de forma confiável e suportem os rigores do uso diário. Além disso, rolamentos combinados são usados em automotivo indústria, especialmente em aplicações como cubos de rodas e sistemas de transmissão, onde proporcionam o suporte de carga e durabilidade necessários. Sua versatilidade e robustez tornam os rolamentos combinados essenciais em inúmeras outras aplicações, incluindo os setores aeroespacial, marítimo e de energia renovável, onde o alto desempenho e a confiabilidade são fundamentais. Essa ampla gama de aplicações ressalta o papel crítico que os rolamentos combinados desempenham nos modernos sistemas industriais e mecânicos.
Fatores que influenciam a seleção de rolamentos combinados
Requisitos de capacidade de carga
Ao selecionar rolamentos combinados, os requisitos de capacidade de carga são um fator crucial. O rolamento deve suportar cargas radiais e axiais, que variam dependendo da aplicação. Avaliar as cargas máximas que o rolamento encontrará garante desempenho e longevidade ideais. Os engenheiros devem considerar as classificações de carga estática e dinâmica para escolher um rolamento que possa suportar cargas de pico sem deformação ou desgaste excessivo. Além disso, compreender a direção e a magnitude das cargas ajuda na seleção do tipo de rolamento apropriado, garantindo que ele possa manter o desempenho sob as condições operacionais específicas da aplicação.
Velocidade e Precisão
Velocidade e precisão são fatores críticos na seleção de rolamentos combinados. Aplicações de alta velocidade exigem rolamentos que possam operar suavemente sem gerar calor ou desgaste excessivo. A precisão é igualmente importante, pois garante um desempenho preciso e confiável, especialmente em máquinas que exigem tolerâncias restritas e vibração mínima. Os engenheiros devem avaliar as classificações de velocidade e classes de precisão do rolamento para atender às demandas da aplicação. A seleção de rolamentos projetados para operações de alta velocidade e alta precisão ajuda a manter a eficiência e a longevidade do sistema, reduzindo o risco de tempo de inatividade e melhorando o desempenho geral.
Condições de Operação
Considerações sobre montagem e instalação
Considerações sobre montagem e instalação são fatores cruciais na seleção de rolamentos combinados. Os engenheiros devem avaliar o espaço disponível e os pontos de acesso para instalar os rolamentos dentro da máquina ou equipamento. Além disso, entender o método de montagem e os requisitos de alinhamento garante a instalação adequada e a otimização desempenho do rolamento. Fatores como eixo e habitação tolerâncias, superfícies de montagem e ferramentas de alinhamento desempenham um papel significativo no processo de seleção. A escolha de rolamentos que se alinhem com os requisitos específicos de montagem e instalação ajuda a simplificar o processo de montagem e reduz o risco de falhas prematuras ou problemas de desempenho, melhorando a confiabilidade geral do sistema.

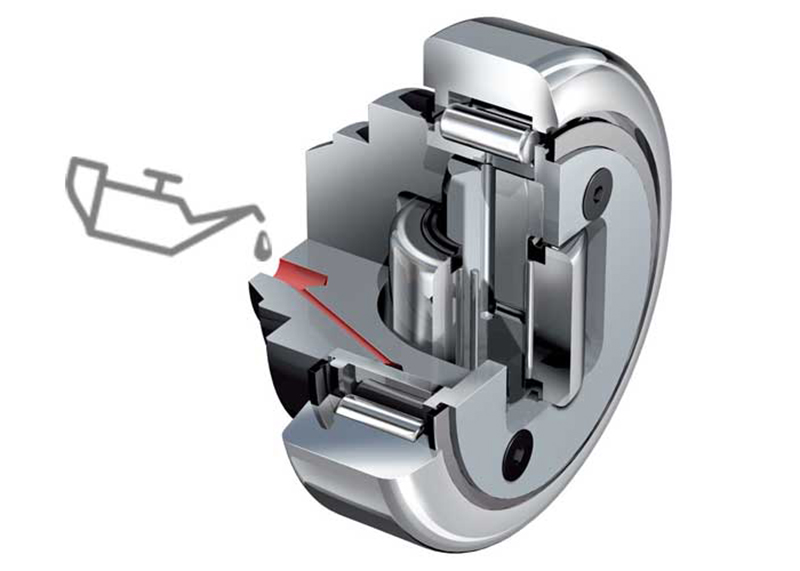

Lubrificação em Rolamentos Combinados
Tipos de lubrificantes usados
Lubrificação é essencial para o funcionamento adequado e a longevidade dos rolamentos combinados, e a escolha dos lubrificantes desempenha um papel crítico em seu desempenho. Vários tipos de lubrificantes são usados, incluindo graxa, óleo e lubrificantes sólidos. A graxa é uma escolha popular por sua facilidade de aplicação e capacidade de retenção dentro do rolamento, fornecendo lubrificação contínua ao longo do tempo. A lubrificação a óleo oferece maior eficiência e propriedades de resfriamento, tornando-a adequada para aplicações de alta velocidade ou ambientes com temperaturas elevadas. Lubrificantes sólidos, como grafite ou dissulfeto de molibdênio, são usados em aplicações especializadas onde lubrificantes convencionais podem não ser práticos ou eficazes.
Métodos de Lubrificação
Os métodos de lubrificação desempenham um papel vital para garantir a operação eficaz dos rolamentos combinados. Várias técnicas de lubrificação são empregadas para distribuir lubrificante dentro do rolamento de forma eficiente. A lubrificação manual envolve a aplicação de graxa ou óleo diretamente no rolamento em intervalos regulares, adequada para aplicações com velocidades e cargas baixas a moderadas. Os sistemas de lubrificação automática utilizam dispensadores centralizados para fornecer quantidades precisas de lubrificante ao rolamento em intervalos programados, reduzindo a intervenção manual e garantindo uma lubrificação consistente. Os métodos de lubrificação por banho de óleo e névoa de óleo mergulham ou pulverizam o rolamento em um fornecimento contínuo de óleo, ideal para aplicações de alta velocidade e alta temperatura onde a dissipação de calor eficaz é essencial. A escolha do método de lubrificação apropriado é crucial para manter o desempenho ideal e prolongar a vida útil dos rolamentos combinados em diversas condições operacionais.
Instalação e Montagem de Rolamentos Combinados
Antes da instalação, verificações completas de pré-instalação devem ser realizadas para inspecionar os rolamentos e componentes relacionados em busca de quaisquer sinais de danos ou contaminação. Durante o processo de montagem, é essencial seguir os procedimentos corretos para evitar desalinhamentos e tensões indevidas no rolamento. Isto envolve o uso de ferramentas e técnicas apropriadas, como prensas hidráulicas ou métodos de montagem térmica, para obter um ajuste preciso e seguro. O cumprimento do torque de aperto especificado é crucial para garantir que os rolamentos sejam fixados com segurança sem serem apertados demais, o que pode levar a desgaste prematuro ou falha. O alinhamento adequado durante a instalação também é vital, pois o desalinhamento pode resultar em distribuição desigual de carga, aumento do atrito e redução da vida útil do rolamento. Além disso, garantir que as superfícies de montagem estejam limpas e lisas ajuda a manter a integridade do ajuste do rolamento. Ao aderir a essas melhores práticas, a instalação e montagem de rolamentos combinados podem ser realizadas de forma eficaz, garantindo desempenho confiável e vida útil prolongada nas aplicações pretendidas.
Problemas comuns e solução de problemas
Problemas comuns com rolamentos combinados podem afetar seu desempenho e longevidade, necessitando de solução de problemas eficaz para manter a operação ideal. Um problema frequente é o ruído e a vibração, muitas vezes causados por desalinhamento, lubrificação insuficiente ou contaminação. O desgaste prematuro pode resultar de cargas excessivas, instalação inadequada ou práticas inadequadas de manutenção. Problemas de desalinhamento podem surgir devido a técnicas de montagem incorretas ou desvios no alinhamento do alojamento e do eixo, levando à distribuição desigual da carga. A contaminação por poeira, sujeira ou umidade pode infiltrar-se no rolamento, causando abrasão e reduzindo sua vida útil. A solução desses problemas envolve inspeção e manutenção regulares, garantindo a lubrificação adequada e seguindo os procedimentos de instalação corretos. Identificar as causas profundas dos problemas, como analisar padrões de vibração ou inspecionar sinais visíveis de desgaste e contaminação, pode ajudar na implementação de soluções eficazes. Ao abordar esses problemas comuns com rapidez e precisão, o desempenho e a confiabilidade dos rolamentos combinados podem ser significativamente melhorados, garantindo sua funcionalidade a longo prazo em diversas aplicações.
Conclusão
Os rolamentos combinados são componentes vitais em máquinas modernas, oferecendo a capacidade de lidar com cargas radiais e axiais simultaneamente. Seu design compacto, alta capacidade de carga e economia os tornam indispensáveis em diversos setores, do automotivo ao aeroespacial. Ao integrar múltiplas funções de rolamento em uma única unidade, os rolamentos combinados melhoram o desempenho, reduzem o tempo de montagem e reduzem os custos de manutenção. A seleção, instalação e lubrificação adequadas são cruciais para otimizar seu desempenho e longevidade. Resolver problemas comuns como ruído, vibração e contaminação por meio de manutenção regular e solução de problemas garante uma operação confiável. No geral, os rolamentos combinados contribuem significativamente para a eficiência e durabilidade dos sistemas mecânicos em diversas aplicações.
Referências
- 1. "rolamentos combinados”da WINKEL GmbH;
- 2. 'Rolamentos Combinados”da Rolamentos WD;
- 3. 'Rolamentos de rolos de agulhas combinados”da Rolamentos SKF.
