Dominando a manutenção de máquinas: um guia abrangente para rolamentos bipartidos
Conheça
O que são rolamentos divididos?
Split rolamentos, também conhecidos como rolamentos de bloco dividido ou alojamento dividido, representam uma inovação significativa no domínio da manutenção de máquinas. Ao contrário dos rolamentos tradicionais, os rolamentos bipartidos apresentam um design que permite que sejam facilmente desmontados em duas metades, simplificando instalação, processos de manutenção e substituição. Esta construção exclusiva consiste em um anel interno, anel externo e elementos rolantes, com o habitação dividido ao longo do eixo horizontal ou vertical. Esta divisão facilita o acesso ao rolamento componentes sem exigir a desmontagem de máquinas ou eixos adjacentes, tornando os rolamentos bipartidos particularmente vantajosos em aplicações onde o tempo de inatividade deve ser minimizado. Os rolamentos bipartidos são amplamente utilizados em diversos setores, desde a manufatura e automotivo para os setores marítimo e aeroespacial, oferecendo maior flexibilidade e eficiência na manutenção de máquinas.
Importância dos rolamentos bipartidos em máquinas
Os rolamentos bipartidos desempenham um papel fundamental na manutenção de máquinas devido às suas vantagens inerentes em relação aos rolamentos tradicionais. Uma das principais razões da sua importância reside na sua capacidade de reduzir significativamente o tempo de inatividade durante procedimentos de manutenção ou substituição. Ao contrário dos rolamentos sólidos, os rolamentos bipartidos podem ser facilmente desmontados em duas metades, permitindo acesso rápido aos componentes internos sem a necessidade de desmontar totalmente as máquinas ou eixos adjacentes. Essa acessibilidade se traduz em janelas de manutenção mais curtas e, em última análise, leva a uma maior eficiência operacional. Além disso, os rolamentos bipartidos oferecem maior flexibilidade no projeto e na aplicação, acomodando com facilidade diversos tamanhos e configurações de eixo. A sua adaptabilidade torna-os adequados para uma vasta gama de máquinas, desde pequenas unidades industriais até equipamentos de grande escala, aumentando a fiabilidade e o desempenho em diversas indústrias.
Compreendendo os projetos de rolamentos divididos

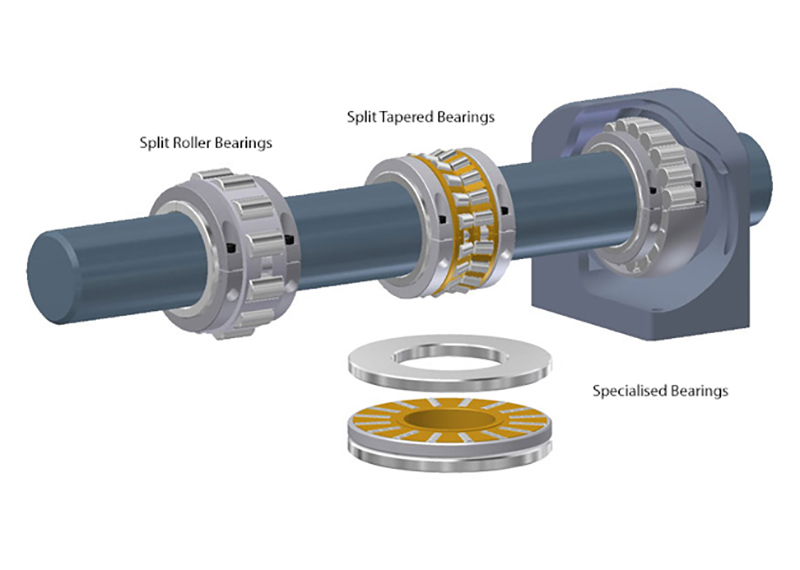

Tipos de rolamentos divididos
Split Rolamentos de esferas: Esses rolamentos consistem em uma pista externa dividida e uma pista interna dividida, permitindo fácil montagem ao redor do eixo.
Split Rolamentos: Os rolamentos de rolos divididos são comumente usados em aplicações pesadas. Eles consistem em duas metades de um rolamento de rolo cilíndrico que pode ser facilmente instalado e removido do eixo.
Split Rolamentos de Luva: Rolamentos deslizantes bipartidos, também conhecidos como bipartidos mancais de jornal, são projetados para suportar eixos rotativos. Eles consistem em duas metades aparafusadas ao redor do eixo.
Split Rolamentos de rolos cônicos: Esses rolamentos são semelhantes aos rolamentos de rolos bipartidos, mas são projetados para suportar cargas axiais e radiais. Eles são comumente usados em aplicações como sistemas de transporte e transmissões automotivas.
Split Rolamentos de rolos esféricos: Esses rolamentos possuem uma pista externa dividida e uma pista interna dividida, permitindo fácil montagem e desmontagem. Eles são frequentemente usados em aplicações onde o desalinhamento ou a deflexão do eixo são uma preocupação.

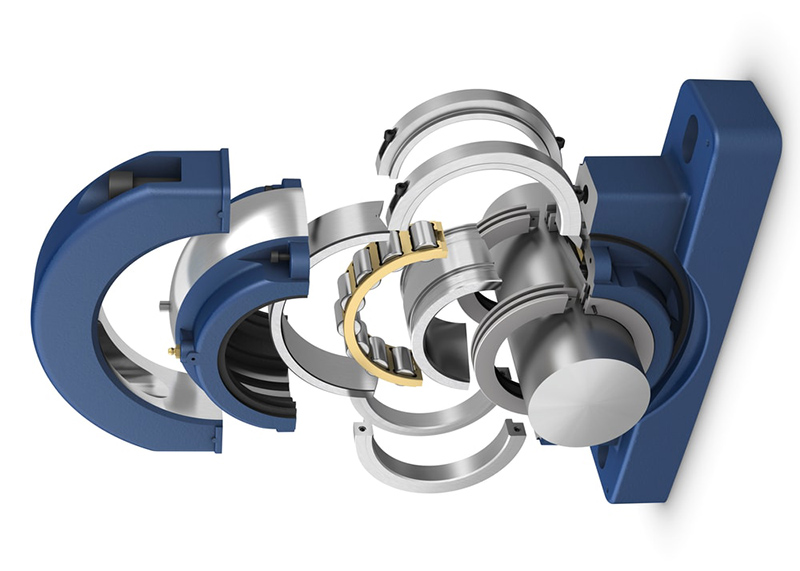

Split Rolamentos de blocos de travesseiro: Dividir bloco de apoio os rolamentos são projetados para suportar eixos em mancais de mancal. Eles consistem em uma caixa dividida e uma divisão inserto de rolamento, permitindo fácil instalação e manutenção.
Split Rolamentos de flange: Os rolamentos com flange dividido são usados em aplicações onde o rolamento precisa ser montado em uma superfície plana. Eles consistem em um flange dividido que pode ser aparafusado ao redor do rolamento.

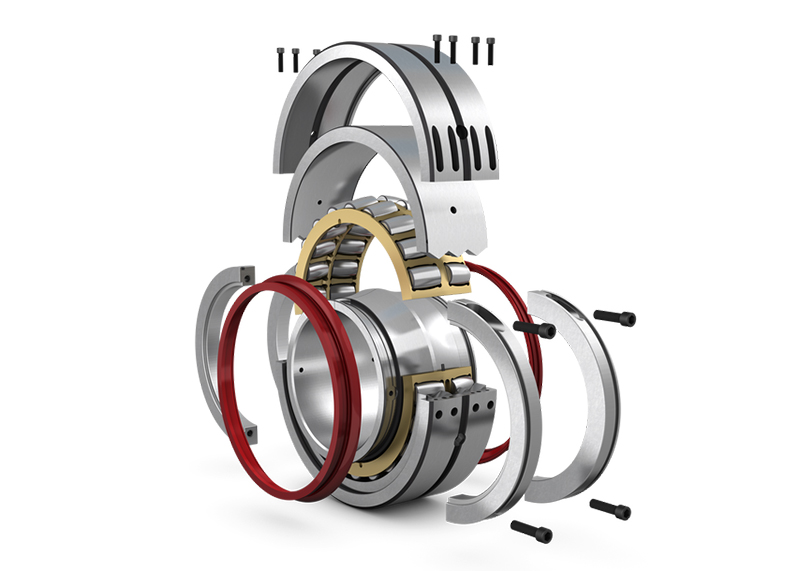

Anatomia de um rolamento dividido
Primeiramente, a pista externa do rolamento é dividida em duas metades, permitindo que seja facilmente montada ao redor do eixo sem a necessidade de desmontagem do eixo. Da mesma forma, a pista interna também é dividida em metades, permitindo uma instalação simples no eixo. Essas pistas divididas geralmente são fixadas entre si por meio de parafusos ou braçadeiras, garantindo alinhamento e distribuição de carga adequados. Além disso, o rolamento pode conter elementos rolantes como esferas, rolos ou rolos esféricos, dependendo do tipo de rolamento, que facilitam a rotação suave e o suporte de carga.
Normalmente, as pistas e os elementos rolantes são feitos de aço de alta qualidade ou outros materiais adequados com excelente resistência ao desgaste e à fadiga. O alojamento e os componentes de retenção são frequentemente construídos com materiais robustos, como ferro fundido ou aço, para suportar as forças e tensões encontradas durante a operação. Revestimentos ou tratamentos especiais também podem ser aplicados para aumentar a resistência à corrosão e prolongar a vida útil do rolamento, especialmente em ambientes agressivos ou aplicações sujeitas a contaminação.
Benefícios dos rolamentos divididos
Manutenção e Acessibilidade
Um dos principais benefícios dos rolamentos bipartidos reside em seus recursos de manutenção e acessibilidade, que contribuem significativamente para a manutenção simplificada do maquinário e para a redução do tempo de inatividade. Ao contrário dos rolamentos tradicionais, os rolamentos bipartidos podem ser convenientemente desmontados em duas metades, facilitando o acesso aos componentes internos para inspeção, lubrificaçãoe substituição sem a necessidade de desmontar o maquinário circundante ou desengatar totalmente os eixos. Esta acessibilidade não apenas simplifica as tarefas de manutenção de rotina, mas também minimiza o tempo e o trabalho necessários para intervenções relacionadas aos rolamentos, otimizando assim a eficiência operacional. Além disso, os rolamentos bipartidos oferecem maior flexibilidade nos processos de instalação e substituição, permitindo que a equipe de manutenção resolva rapidamente os problemas e restaure a funcionalidade do maquinário sem interrupções prolongadas nos cronogramas de produção. Ao reduzir a complexidade e a duração dos procedimentos de manutenção, os rolamentos bipartidos permitem que as organizações mantenham um tempo de atividade operacional consistente, melhorem a confiabilidade do equipamento e maximizem a produtividade geral. Esse recurso de acessibilidade torna os rolamentos bipartidos particularmente adequados para indústrias onde a operação ininterrupta é fundamental, como fabricação, geração de energia e transporte.
Flexibilidade em Design e Aplicação
Outra vantagem significativa dos rolamentos bipartidos reside em sua flexibilidade em design e aplicação, oferecendo a versatilidade que os rolamentos tradicionais podem não ter. Os rolamentos bipartidos são projetados para acomodar diversos tamanhos e configurações de eixo, permitindo integração perfeita em uma ampla gama de configurações de máquinas. Essa adaptabilidade torna os rolamentos bipartidos adequados para uso em diversas aplicações industriais, desde equipamentos de pequena escala até máquinas de grande porte e de serviço pesado. Além disso, os rolamentos bipartidos podem ser adaptados a sistemas existentes sem a necessidade de modificações extensas, proporcionando uma solução econômica para a modernização de máquinas com o mínimo de interrupção nas operações. Sua capacidade de suportar altas cargas e condições operacionais adversas aumenta ainda mais sua adequação a ambientes exigentes, incluindo aqueles encontrados na fabricação. mineraçãoe indústrias marítimas. Além disso, os rolamentos bipartidos oferecem facilidade de transporte e instalação devido ao seu design segmentado, tornando-os particularmente vantajosos para locais remotos ou de difícil acesso, onde o transporte e a instalação de rolamentos sólidos podem representar desafios logísticos.
Fatores a serem considerados ao escolher rolamentos bipartidos
Ao selecionar rolamentos bipartidos, vários fatores cruciais devem ser considerados cuidadosamente para garantir desempenho e longevidade ideais. Em primeiro lugar, avaliar a capacidade de carga e as condições de operação é fundamental. Diferentes aplicações podem sujeitar os rolamentos a cargas, velocidades e fatores ambientais variados, exigindo a seleção de rolamentos bipartidos com classificações de carga adequadas e materiais capazes de suportar as condições previstas. Por exemplo, máquinas industriais pesadas podem exigir rolamentos bipartidos com maior capacidade de carga para suportar as forças substanciais geradas durante a operação, enquanto aplicações em ambientes corrosivos ou de alta temperatura podem exigir rolamentos construídos com materiais resistentes à corrosão ou equipados com vedações especializadas para evitar contaminação. Fatores como cargas radiais e axiais, as velocidades do eixo, as variações de temperatura e a exposição a contaminantes devem ser levadas em consideração para determinar as especificações de rolamento mais adequadas para a aplicação específica.
Além disso, a compatibilidade com os sistemas existentes é uma consideração crítica. A integração de rolamentos bipartidos em máquinas geralmente envolve modernização ou substituição de rolamentos existentes, o que requer uma avaliação cuidadosa da compatibilidade dimensional, arranjos de montagem e requisitos de alinhamento. Garantir a integração perfeita com componentes e sistemas adjacentes minimiza o risco de problemas de compatibilidade e garante desempenho e longevidade ideais. Colaborando com pessoas experientes fornecedores ou especialistas em engenharia podem fornecer informações valiosas e assistência na seleção dos rolamentos bipartidos mais adequados, adaptados aos requisitos e condições operacionais exclusivos da aplicação, maximizando, em última análise, a confiabilidade, a eficiência e o custo-benefício.
Diretrizes de instalação e manutenção
Instalação
Inspeção de pré-instalação:
- Antes da instalação, realize uma inspeção completa dos componentes do rolamento para garantir que estejam livres de danos ou defeitos.
- Verifique o alinhamento do eixo para garantir que atenda às especificações do fabricante e esteja dentro dos limites de tolerância.
Preparação das metades da habitação:
- Limpe e lubrifique as superfícies de contato das metades da carcaça para facilitar a montagem.
- Garanta o alinhamento adequado das metades da caixa para evitar problemas de desalinhamento durante a instalação.
Montagem de Componentes de Rolamento:
- Coloque o anel interno e os corpos rolantes em uma metade do alojamento.
- Posicione cuidadosamente a outra metade da caixa sobre os componentes montados, garantindo o alinhamento com as superfícies correspondentes.
Aperto e Torque:
- Aperte gradualmente os parafusos ou fixadores de maneira uniforme para fixar as metades da caixa juntas.
- Aperte os parafusos de acordo com as especificações recomendadas pelo fabricante usando uma chave dinamométrica para garantir a montagem e o alinhamento adequados.
Manutenção
Inspeção Regular:
- Agende inspeções de rotina para avaliar a condição dos rolamentos bipartidos.
- Verifique se há sinais de desgaste, corrosão ou danos nos componentes e vedações do rolamento.
- Monitore qualquer ruído ou vibração anormal durante a operação, o que pode indicar possíveis problemas.
Gerenciamento de Lubrificação:
- Siga as recomendações do fabricante quanto aos intervalos de lubrificação e tipos de lubrificantes a serem usados.
- Garanta a lubrificação adequada dos componentes do rolamento para minimizar o atrito e reduzir o desgaste.
- Monitorar lubrificante níveis regularmente e reabasteça conforme necessário para manter o desempenho ideal.
Monitorização de temperatura:
- Monitore as temperaturas dos rolamentos durante a operação usando sensores de temperatura ou termômetros portáteis.
- Identifique quaisquer desvios das temperaturas normais de operação, o que pode indicar problemas nos rolamentos ou lubrificação insuficiente.
- Tome medidas corretivas, como ajustar os níveis de lubrificação ou resolver o desalinhamento, para evitar superaquecimento e possíveis falha de rolamento.
Verificações de alinhamento e instalação:
- Verifique periodicamente o alinhamento dos rolamentos bipartidos para garantir que permaneçam devidamente alinhados com o eixo e o alojamento.
- Realize verificações de alinhamento após qualquer trabalho de manutenção ou reparo que possa ter afetado o alinhamento do rolamento.
- Verifique se o carcaça do rolamento os parafusos ou fixadores permanecem devidamente apertados de acordo com as especificações do fabricante.
Problemas comuns e solução de problemas
Desalinhamento:
- Problema: O desalinhamento entre as metades do rolamento ou com o eixo pode causar aumento do atrito, desgaste e falha prematura.
- Solução: Inspecione e ajuste regularmente o alinhamento dos rolamentos conforme necessário usando ferramentas de alinhamento. Garanta a instalação e o aperto adequados dos parafusos da caixa para manter o alinhamento durante a operação.
Problemas de lubrificação:
- Problema: A lubrificação inadequada ou excessiva pode resultar em aumento do atrito, geração de calor e desgaste prematuro dos componentes do rolamento.
- Solução: Siga os intervalos de lubrificação recomendados pelo fabricante e use lubrificantes apropriados. Monitore os níveis de lubrificante regularmente e reabasteça conforme necessário. Garanta a distribuição adequada do lubrificante em todo o conjunto do rolamento.
Contaminação:
- Problema: A contaminação por sujeira, detritos ou umidade pode levar ao desgaste abrasivo, corrosão e redução desempenho do rolamento.
- Solução: Implemente medidas para prevenir a contaminação, como o uso de soluções de vedação eficazes e a manutenção de um ambiente operacional limpo. Inspecione regularmente as vedações e limpe os componentes do rolamento conforme necessário para remover contaminantes.
Falha por fadiga:
- Problema: Carga excessiva, cargas de choque repetidas ou tensões cíclicas podem levar à falha por fadiga dos componentes do rolamento.
- Solução: Avalie as condições de carga da aplicação e considere usar rolamentos com capacidades de carga maiores, se necessário. Implemente práticas de manutenção preventiva para detectar sinais precoces de fadiga, como inspeções regulares e monitoramento das condições operacionais.
Corrosão:
- Problema: A exposição a ambientes corrosivos, umidade ou contaminantes químicos pode causar corrosão dos componentes do rolamento, reduzindo a vida útil e o desempenho.
- Solução: Selecione rolamentos construídos com materiais resistentes à corrosão ou revestimentos adequados às condições operacionais da aplicação. Implemente medidas de prevenção contra corrosão, como vedação adequada, revestimentos protetores ou controles ambientais para minimizar a exposição a agentes corrosivos.
Conclusão
Concluindo, os rolamentos bipartidos representam um avanço significativo na manutenção de máquinas, oferecendo acessibilidade simplificada, flexibilidade e confiabilidade. Sua capacidade de reduzir o tempo de inatividade por meio de fácil desmontagem e instalação contribui para aumentar a eficiência operacional em vários setores. Compreender os diversos designs e fatores que influenciam rolamento dividido seleção e manutenção são cruciais para maximizar seus benefícios. Seguindo as diretrizes adequadas de instalação e manutenção e abordando problemas comuns prontamente, as organizações podem garantir desempenho ideal e longevidade dos rolamentos bipartidos em suas máquinas. No geral, a acessibilidade, a flexibilidade e a durabilidade dos rolamentos bipartidos os tornam componentes indispensáveis na manutenção de máquinas modernas, apoiando um tempo operacional consistente e maximizando a produtividade.
Referências
- 1. "Rolamentos divididos”de McMaster-Carr;
- 2. 'Rolamentos autocompensadores de rolos bipartidos – Schaeffler medias”da Schaeffler Deutschland;
- 3. 'Rolamentos de rolos divididos SKF Cooper”da Rolamentos SKF.
