Tipos de métodos de inspección de rodamientos: análisis comparativo y aplicaciones
Introducción
Importancia de la inspección de rodamientos
Rodamientos La inspección tiene una importancia fundamental para garantizar la confiabilidad, seguridad y eficiencia de la maquinaria en diversas industrias. Rodamientos Los rodamientos son componentes vitales en innumerables sistemas mecánicos, lo que facilita la rotación y el movimiento suaves. Con el tiempo, los rodamientos están sujetos al desgaste, la tensión y los factores ambientales que pueden comprometer su integridad, lo que provoca fallas inesperadas y tiempos de inactividad costosos. Mediante una inspección sistemática, se pueden identificar de manera temprana posibles problemas como desgaste, daños o desalineación, lo que permite realizar intervenciones de mantenimiento proactivas. Este enfoque proactivo no solo minimiza el riesgo de averías no planificadas, sino que también extiende la vida útil de la maquinaria, optimizando el rendimiento operativo y reduciendo los costos generales de mantenimiento a largo plazo.
Descripción general de los métodos de inspección de rodamientos
Rodamientos Los métodos de inspección son cruciales para garantizar la fiabilidad y el rendimiento de la maquinaria en diversas industrias. Estos métodos abarcan diversas técnicas destinadas a evaluar el estado de los rodamientos, identificar posibles problemas y determinar las necesidades de mantenimiento. La inspección visual es un punto de partida fundamental, ya que permite a los inspectores detectar indicios evidentes de daños, como corrosión, desgaste o contaminación. Además, la inspección táctil consiste en palpar físicamente las superficies de los rodamientos para detectar anomalías como rugosidades o irregularidades. Técnicas avanzadas como el análisis de vibraciones y la termografía proporcionan un conocimiento más profundo del estado interno de los rodamientos, lo que permite implementar estrategias de mantenimiento predictivo para prevenir averías costosas y mejorar la eficiencia operativa.
Propósito del análisis comparativo
Al comparar varios métodos de inspección, incluida la inspección visual, la medición dimensional, las pruebas no destructivas (NDT) y las técnicas de monitoreo de condición, los ingenieros y profesionales de mantenimiento pueden tomar decisiones informadas sobre el enfoque más efectivo para evaluar la salud de los rodamientos. El análisis comparativo permite identificar el método más apropiado en función de factores como precisión, velocidad, rentabilidad y detectabilidad de defectos. Esta comparación sistemática ayuda a optimizar los procesos de inspección, maximizar la utilización de recursos y minimizar el tiempo de inactividad al seleccionar el método de inspección más eficiente y confiable adaptado a los requisitos únicos de cada situación.
Inspección visual

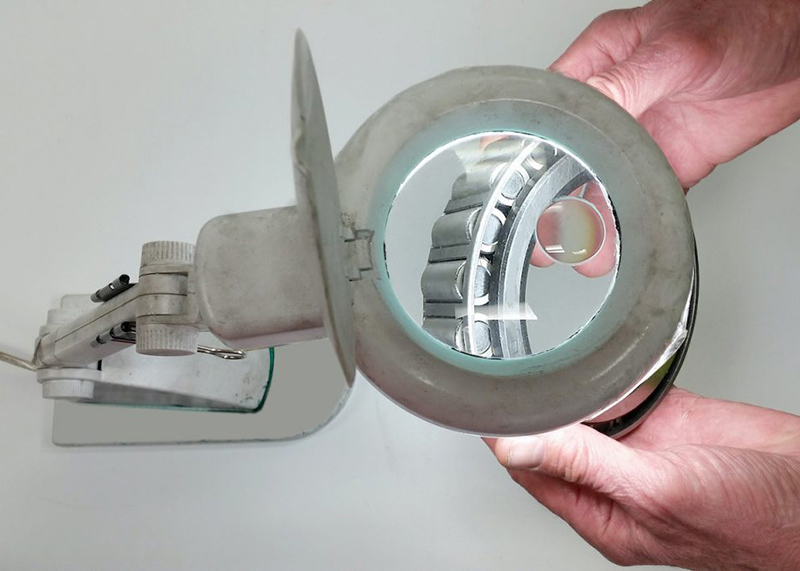

La inspección visual, el método más básico y fundamental para evaluar los rodamientos, implica el examen visual de las superficies y los componentes de los rodamientos para detectar signos de daño, desgaste o irregularidades. Este método sirve como paso inicial para identificar posibles problemas que puedan afectar rendimiento del rodamiento y confiabilidad. Durante la inspección visual, los técnicos examinan cuidadosamente las superficies externas del rodamiento, incluidas las pistas de rodadura, los elementos rodantes, las jaulas y los sellos, utilizando herramientas de iluminación y aumento adecuadas si es necesario.
Los defectos comunes que pueden detectarse mediante inspección visual incluyen grietas, desconchados, picaduras, corrosión y patrones de desgaste anormales. Al observar estas indicaciones visibles, los técnicos pueden evaluar el estado general del rodamiento y determinar si es necesaria una inspección o mantenimiento adicional. La inspección visual ofrece varias ventajas, incluida su simplicidad, rentabilidad y accesibilidad, ya que requiere un mínimo de equipo y experiencia.
Sin embargo, también tiene limitaciones, ya que se limita a defectos superficiales y depende en gran medida de la experiencia y el juicio del inspector, lo que lo hace susceptible a una interpretación subjetiva. A pesar de sus limitaciones, la inspección visual sigue siendo una herramienta esencial en el conjunto de herramientas de mantenimiento de rodamientos, ya que proporciona información valiosa sobre las etapas iniciales de la degradación de los rodamientos y ayuda a prevenir fallas catastróficas mediante una intervención oportuna.
Medición dimensional
Técnicas involucradas

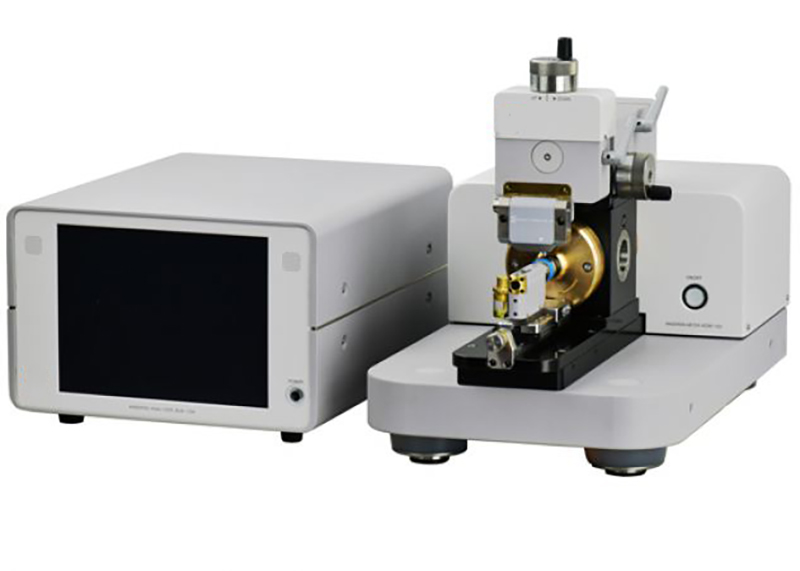

Las técnicas de medición dimensional juegan un papel crucial en la evaluación de la precisión geométrica y tolerancias dimensionales de rodamientos, garantizando el cumplimiento de las especificaciones e identificando desviaciones que indiquen problemas potenciales. Estas técnicas abarcan una variedad de métodos, que van desde herramientas manuales como calibradores y micrómetros hasta equipos avanzados como máquinas de medición por coordenadas (CMM). Los calibradores y micrómetros se utilizan comúnmente para mediciones rápidas y directas de dimensiones como diámetro, ancho y espesor. Por el contrario, las CMM utilizan sistemas de coordenadas sofisticados y sondas de precisión para capturar datos dimensionales detallados en tres dimensiones, lo que permite una evaluación integral de la geometría del rodamiento. Además, las CMM ofrecen capacidades de análisis estadístico y comparación geométrica, lo que facilita la evaluación precisa de la calidad y el rendimiento del rodamiento.
Ventajas
En primer lugar, estos métodos proporcionan mediciones precisas y exactas de las tolerancias dimensionales, asegurando que los rodamientos cumplan con criterios específicos de ajuste y función. Esta precisión es esencial para mantener un rendimiento óptimo y minimizar problemas como el juego excesivo o la interferencia dentro de los conjuntos de rodamientos. Además, las técnicas de medición dimensional permiten el análisis de datos cuantitativos, lo que permite la comparación sistemática de las dimensiones medidas con estándares de ingeniería o mediciones anteriores. Este enfoque analítico mejora la capacidad de identificar tendencias, desviaciones o anomalías que pueden indicar posibles problemas o variaciones en los procesos de fabricación. En general, las ventajas de las técnicas de medición dimensional incluyen su capacidad para proporcionar información cuantitativa y detallada sobre la geometría de los rodamientos, lo que facilita una evaluación exhaustiva y un control de calidad en los procesos de producción y mantenimiento de los rodamientos.
Limitaciones y aplicabilidad a diferentes tipos y aplicaciones de rodamientos
Si bien las técnicas de medición dimensional ofrecen una evaluación precisa y cuantitativa de la geometría de los rodamientos, no están exentas de limitaciones. Una limitación importante es la naturaleza lenta de estos métodos, particularmente cuando se utilizan equipos avanzados como máquinas de medición de coordenadas (MMC). Además, las técnicas de medición dimensional requieren experiencia y equipos especializados, que pueden no estar disponibles en todos los entornos. Además, estos métodos pueden ser menos efectivos para detectar ciertos tipos de defectos o anomalías que no afectan directamente las tolerancias dimensionales, como imperfecciones superficiales o degradación del material. Sin embargo, las técnicas de medición dimensional son altamente aplicables a diversos tipos y aplicaciones de rodamientos, incluidos rodamientos de elementos rodantes, cojinetes lisos y rodamientos axiales. Su capacidad para proporcionar mediciones precisas de dimensiones como diámetro, ancho y espesor los convierte en herramientas valiosas para garantizar un ajuste, funcionamiento y control de calidad adecuados en diversos conjuntos de rodamientos y entornos operativos.
Ensayos no destructivos (NDT)
Descripción general de los métodos de END
Los métodos de pruebas no destructivas (END) representan una amplia gama de técnicas empleadas para evaluar la integridad de los rodamientos sin causar daños a los componentes. Estos métodos utilizan varios principios físicos para detectar defectos internos, anomalías o irregularidades que pueden comprometer el rendimiento o la confiabilidad de los rodamientos. Los métodos comunes de END incluyen pruebas ultrasónicas, pruebas de corrientes parásitas e inspección de partículas magnéticas, cada uno de los cuales ofrece ventajas y aplicaciones únicas en la inspección de rodamientos. Las pruebas ultrasónicas implican el uso de ondas sonoras de alta frecuencia para detectar fallas o discontinuidades dentro del material, mientras que las pruebas de corrientes parásitas se basan en la inducción electromagnética para identificar defectos en la superficie o variaciones en la conductividad. La inspección por partículas magnéticas detecta defectos superficiales y cercanos a la superficie aplicando un campo magnético y observando la interacción con las partículas magnéticas.
Ventajas y limitaciones
Los métodos de pruebas no destructivas (END) ofrecen varias ventajas en la evaluación de la integridad de los rodamientos, lo que los convierte en herramientas valiosas para detectar defectos internos sin causar daños a los componentes. Una ventaja importante de los END es su capacidad para proporcionar una evaluación integral de la integridad de los rodamientos, incluida la detección de fallas o anomalías que pueden no ser visibles a simple vista o detectables mediante métodos de inspección convencionales. Además, las técnicas de END se pueden realizar sin necesidad de desmontaje, lo que permite la inspección de los rodamientos in situ, minimizando el tiempo de inactividad y la interrupción de las operaciones. Además, los métodos de END ofrecen alta sensibilidad y precisión en la detección de defectos, lo que permite la identificación temprana de problemas potenciales antes de que se conviertan en costosas fallas. Sin embargo, los END también tienen limitaciones, incluida la necesidad de equipos especializados y personal capacitado, lo que puede plantear desafíos en términos de costo y accesibilidad. Además, ciertos métodos de END pueden tener una capacidad limitada para detectar ciertos tipos de defectos o pueden requerir una preparación de la superficie para obtener resultados óptimos.
Escenarios adecuados para la aplicación de END
Los métodos de ensayos no destructivos (END) se aplican ampliamente en diversos escenarios donde es necesario evaluar la integridad y la fiabilidad de los rodamientos sin dañar los componentes. Un escenario adecuado para la aplicación de END es en industrias donde los equipos críticos operan en condiciones exigentes, como la aeroespacial. automotory generación de energía. En estas industrias, los rodamientos están sometidos a altas cargas, temperaturas extremas y entornos hostiles, lo que aumenta el riesgo de fallos prematuros. Las técnicas de END permiten la monitorización e inspección proactivas de los rodamientos, lo que permite la detección temprana de defectos o anomalías que podrían comprometer el rendimiento y la seguridad. Además, los END son especialmente valiosos en situaciones donde el desmontaje de la maquinaria para su inspección resulta poco práctico o costoso, como en instalaciones industriales a gran escala o en lugares inaccesibles.
Técnicas de monitoreo de condición
Definición y propósito y tipos de métodos de monitoreo de condición
Las técnicas de monitoreo de condición abarcan un conjunto de metodologías destinadas a evaluar continuamente la salud y el rendimiento de los rodamientos y otros componentes de maquinaria. El objetivo principal del monitoreo de condición es detectar anomalías o desviaciones de las condiciones operativas normales en tiempo real, lo que permite una intervención oportuna para prevenir fallas catastróficas y minimizar el tiempo de inactividad. Se emplean varios tipos de métodos de monitoreo de condición, cada uno de los cuales ofrece información única sobre la salud de los rodamientos. El análisis de vibraciones implica la medición y análisis de las firmas de vibración generadas por los rodamientos durante el funcionamiento, lo que permite la detección de desequilibrios, desalineaciones o defectos en los rodamientos. La termografía utiliza imágenes infrarrojas para monitorear las variaciones de temperatura en los rodamientos, identificando el sobrecalentamiento o lubricación problemas que pueden indicar un fracaso inminente. El análisis de aceite implica el examen de aceite lubricante muestras para detectar contaminantes, partículas de desgaste o cambios químicos indicativos de degradación del rodamiento o falla de la lubricación.
Ventajas y limitaciones
Una ventaja significativa es su capacidad para proporcionar un monitoreo continuo y en tiempo real de las condiciones de los rodamientos, lo que permite la detección temprana de anomalías o desviaciones de los parámetros operativos normales. Esta detección temprana permite una intervención oportuna para abordar problemas potenciales antes de que se conviertan en fallas costosas, minimizando el tiempo de inactividad y optimizando la confiabilidad del equipo. Además, las técnicas de monitoreo de condición ofrecen información sobre las causas fundamentales de la degradación de los rodamientos, lo que facilita intervenciones de mantenimiento específicas para abordar los problemas subyacentes. Sin embargo, el monitoreo de condiciones también tiene limitaciones, incluida la necesidad de equipos y experiencia especializados, lo que puede plantear desafíos en términos de costo y accesibilidad para algunas organizaciones. Además, la interpretación de los datos de monitoreo de condición puede ser compleja y requerir un análisis experto para diferenciar entre variaciones normales y señales indicativas de falla inminente.
Aplicación en diferentes sectores industriales
En la industria aeroespacial, el monitoreo de condición permite la evaluación continua de los componentes de la aeronave, incluidos los cojinetes de los motores y el tren de aterrizaje, lo que garantiza la seguridad y confiabilidad en las operaciones de vuelo. En el sector automotriz, se emplean técnicas de monitoreo de condición para monitorear el estado de los rodamientos en motores, transmisiones y componentes del chasis, optimizando el rendimiento del vehículo y minimizando el tiempo de inactividad. Además, en el sector manufacturero, el monitoreo de condición facilita el mantenimiento predictivo de la maquinaria, incluidos los rodamientos en las líneas de producción y los equipos pesados, mejorando la productividad y reduciendo los costos de mantenimiento. Además, en el sector energético, las técnicas de monitoreo de condición desempeñan un papel vital para garantizar la confiabilidad de los rodamientos en las instalaciones de generación de energía, como turbinas y generadores, respaldando el suministro eléctrico ininterrumpido y la eficiencia operativa.
Análisis comparativo de métodos.
En el análisis comparativo de métodos para la inspección de rodamientos, varios criterios de evaluación guían el proceso de evaluación. Estos criterios incluyen la exactitud, que se refiere a la precisión y confiabilidad del método de inspección para detectar defectos y desviaciones de las condiciones normales de operación. La velocidad de inspección es otro factor crucial que determina la eficiencia y practicidad del método en un contexto operativo determinado. La rentabilidad considera los gastos generales asociados con la implementación y el mantenimiento de la técnica de inspección, incluidos los costos de equipo, capacitación y tiempo de inactividad. La detectabilidad de defectos evalúa la capacidad del método para identificar varios tipos de anomalías en los rodamientos, desde imperfecciones superficiales hasta defectos internos. Estos criterios forman la base para construir una matriz de comparación, que evalúa sistemáticamente cada método de inspección frente a los criterios definidos. La matriz de comparación proporciona una descripción general completa de las fortalezas y debilidades de cada método, lo que facilita la toma de decisiones informadas para seleccionar el enfoque más apropiado para la inspección de rodamientos en función de requisitos específicos y consideraciones operativas.
Conclusión
En conclusión, la inspección de los rodamientos es fundamental para garantizar la confiabilidad, seguridad y eficiencia de la maquinaria. Varios métodos, incluida la inspección visual, la medición dimensional, las pruebas no destructivas y el monitoreo de condición, ofrecen distintas ventajas y aplicaciones. Un análisis comparativo basado en la precisión, la velocidad, la rentabilidad y la detectabilidad de los defectos permite tomar decisiones informadas al seleccionar el método de inspección más adecuado. Si bien cada método tiene sus ventajas y limitaciones, su aplicación combinada mejora el mantenimiento proactivo, minimiza el tiempo de inactividad y optimiza el rendimiento operativo. Al implementar un enfoque sistemático para la inspección de rodamientos, las industrias pueden mitigar los riesgos, extender la vida útil de la maquinaria y maximizar la utilización de recursos, contribuyendo en última instancia a la productividad general y al ahorro de costos.
Referencias
- 1 “.Qué buscar al inspeccionar rodamientos averiados”de Anillos de puesta a tierra del eje;
- 2. "Inspección de los cojinetes”de NSK Global;
- 3. "Inspección y seguimiento”de Rodamientos SKF.
