Comprensión de los cojinetes del timón: tipos y funciones en los sistemas de dirección marinos
Introducción
Timón rodamientos, ubicados en el sistema de timón de un barco, son responsables de conectar la pala del timón y el casco del barco, permitiendo que el timón gire suavemente y asegurando que el barco pueda ajustar su rumbo con flexibilidad.
Los cojinetes del timón están diseñados para soportar las diversas fuerzas generadas por el timón, incluida la presión de las corrientes de agua sobre las palas del timón. Estos rodamientos deben ser altamente resistentes a la corrosión y capaces de funcionar de manera sostenida en una amplia gama de entornos marinos. En los sistemas de dirección marina, el rendimiento de los cojinetes del timón afecta directamente la velocidad y precisión de la respuesta del timón. Cuando el capitán intenta cambiar la dirección del barco, los cojinetes del timón deben poder mantener las palas del timón girando suavemente, tanto en aguas tranquilas como en condiciones de mar agitado. En este artículo, analizaremos más de cerca los cojinetes del timón y su papel en los sistemas de dirección marinos.
Conceptos básicos de los rodamientos de timón
Definición y función
el timón cojinete Es un componente mecánico instalado en el sistema de timón del barco. Su función principal es sostener y guiar el eje de la pala del timón, permitiéndole girar suavemente en diferentes direcciones. Estos cojinetes son componentes esenciales para garantizar el correcto manejo y la navegación del barco. Gracias al cojinete del timón, la mecha del timón (el eje conectado a la pala del timón) puede girar eficazmente contra la resistencia del agua, cambiando así la dirección del barco.
La función de los cojinetes del timón en los sistemas de dirección.
- Proporciona soporte y posicionamiento preciso de las palas del timón.
- Reduzca la fricción entre la mecha del timón y el casco durante la operación, haciendo que el movimiento del timón sea más suave.
- La presión del flujo de agua es enorme y los cojinetes del timón deben diseñarse para soportar estas cargas.
- Los cojinetes del timón de alta calidad mejoran la velocidad de respuesta del timón y la precisión del ajuste, lo que permite que el barco mantenga un buen rendimiento de control.

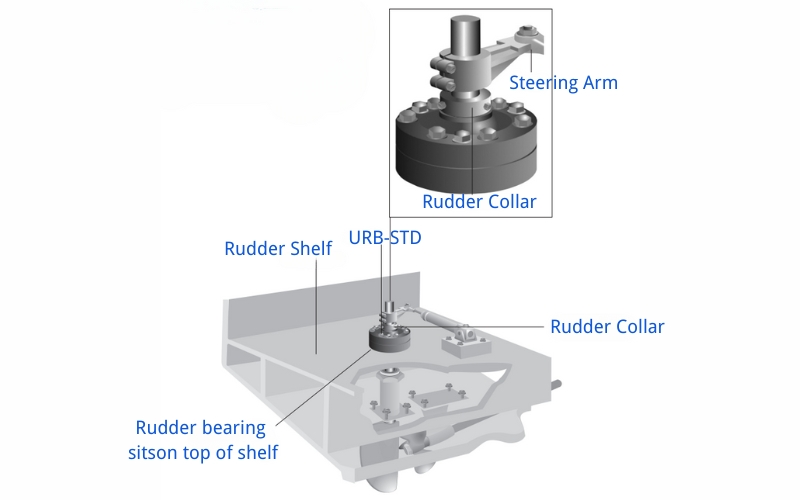

Componentes de un sistema de rodamientos de timón
El sistema de cojinete del timón es el componente central del sistema de timón del barco, responsable de garantizar un movimiento suave del timón y una transmisión eficaz de las instrucciones de control. Este sistema consta de múltiples componentes clave, incluidos cojinetes de timón, carcasas, sellos, etc.
Cojinete del timón
- El cojinete del timón es la parte principal del sistema y suele estar fabricado con materiales resistentes a la corrosión (como bronce o acero inoxidable) para resistir el ambiente del agua de mar. Los cojinetes del timón están diseñados para soportar el peso de la pala del timón y las fuerzas causadas por la corriente, permitiendo que el eje del timón gire suavemente.
- La construcción viviendas Es un marco robusto que sujeta el cojinete del timón y lo fija al casco o al sistema de timón. Sirve para proteger el cojinete del timón de impactos externos.
Juntas
- Los sellos son componentes críticos de un sistema de cojinete de timón, ya que evitan que el agua y otros contaminantes entren en el cojinete mientras mantienen aceite lubricante o grasa dentro del rodamiento.
Otros componentes auxiliares
- Lubricación Sistema: Se utiliza para llenar periódicamente el cojinete del timón con aceite o grasa para reducir la fricción.
- Mecanismos de ajuste: Permita que el técnico ajuste la posición o presión del cojinete del timón para adaptarse al desgaste o deformación de la pala del timón.
- Equipo de monitoreo: los barcos modernos pueden estar equipados con sensores para monitorear la temperatura, la vibración y otros parámetros de los rodamientos para evitar fallas.
Tipos de cojinetes de timón
- Cojinetes de manga
También conocido como el cojinete liso, es un tipo de rodamiento que permite que el eje del timón gire a través de la superficie del rodamiento sin el uso de elementos rodantes. Generalmente hecho de bronce, latón o materiales compuestos para mayor durabilidad y resistencia a la corrosión para reducir el mantenimiento, el
Diseño sencillo, fácil de instalar y de bajo coste. Muy utilizado en barcos de gran tamaño.
- Rodamientos de rodillos
Que consiste en rodamientos de rodillos cilíndricos con una gran área de contacto con la pista de rodadura para soportar mayores cargas radiales y durabilidad, los timones son capaces de soportar grandes fuerzas y esfuerzos en grandes buques mercantes y de guerra.
- Rodamientos de bolas
Los elementos rodantes esféricos en rodamientos de bolas reducen la fricción rotacional y contribuyen al funcionamiento suave y eficiente de los ejes giratorios de los timones.

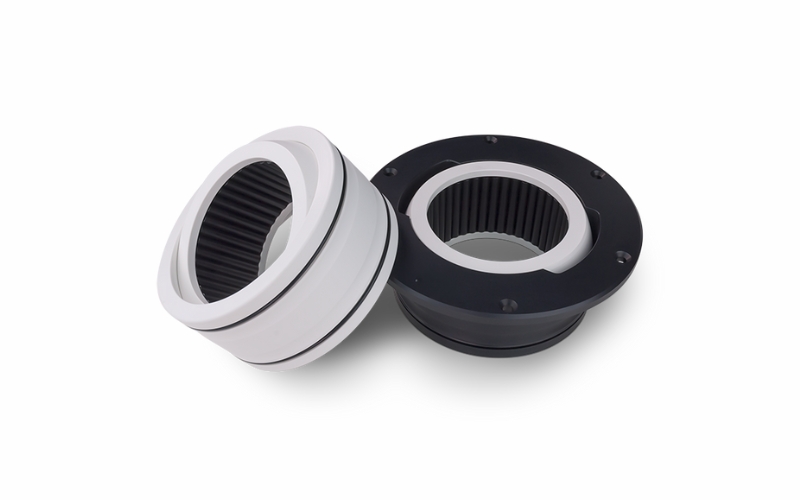

- Rodamientos compuestos
Materiales típicamente utilizados en rodamientos compuestos Incluyen plásticos reforzados con fibra (fibra de vidrio, fibra de carbono) embebidos en una matriz de resina. Son especialmente adecuados para su uso en entornos marinos hostiles, ya que son muy resistentes al agua salada y a las temperaturas extremas y son autolubricantes para reducir los requisitos de mantenimiento.
Consideraciones de diseño para cojinetes de timón
Selección de materiales
Al seleccionar materiales para los cojinetes del timón, se deben considerar varios factores ambientales y operativos. La salinidad del agua es un factor crítico, ya que las altas concentraciones de sal pueden acelerar la corrosión de los componentes metálicos, favoreciendo así materiales como el bronce o polímeros y compuestos avanzados que resisten la corrosión del agua salada. La temperatura influye en el comportamiento del material, y las temperaturas extremas requieren materiales que mantengan la integridad estructural y el rendimiento bajo tensión térmica. El tamaño del recipiente también influye en la elección del material; Los barcos más grandes requieren materiales que puedan soportar cargas y tensiones más elevadas.
Factores de carga y estrés
El diseño de los cojinetes del timón debe tener en cuenta las cargas dinámicas y las tensiones ambientales, como las olas, el viento y las corrientes de agua, que pueden variar significativamente según las condiciones de funcionamiento. Los rodamientos deben ser lo suficientemente robustos para soportar cargas estáticas (peso del timón) y cargas dinámicas (fuerzas ejercidas durante las maniobras y en condiciones de mar agitado). La selección del tipo de rodamiento (de manguito, de rodillos, de bolas o compuesto) a menudo depende de las características de carga esperadas. Debe asegurarse de que los rodamientos tengan una resistencia a la fatiga adecuada y puedan soportar las tensiones cíclicas que se encuentran durante los viajes.
Compatibilidad con el diseño de embarcaciones
Los cojinetes de timón deben ser compatibles con el diseño y funcionamiento de diferentes embarcaciones, desde pequeñas embarcaciones hasta grandes barcos comerciales. En embarcaciones más pequeñas, se puede priorizar la simplicidad y el bajo mantenimiento, lo que lleva al uso de rodamientos de bolas o de manguito más simples. Por el contrario, los buques grandes, que enfrentan mayores demandas operativas y tensiones, podrían requerir rodamientos de rodillos o compuestos más robustos. La integración de los rodamientos en el diseño de la embarcación debe garantizar un funcionamiento perfecto, un mantenimiento mínimo y una larga vida operativa, alineándose con el uso previsto y las condiciones operativas de la embarcación. Esta integración es fundamental para mantener la maniobrabilidad y la seguridad del buque en el mar.
Instalación de cojinetes de timón
En primer lugar, se deben limpiar e inspeccionar el eje del timón y la carcasa del cojinete antes de instalación Para garantizar que no haya defectos ni contaminantes, se puede aplicar lubricante o sellador según sea necesario. Los cojinetes del timón deben colocarse y asegurarse cuidadosamente en su lugar para garantizar una alineación correcta y que los cojinetes estén adecuadamente sellados para evitar la entrada de agua. Se deben realizar inspecciones y pruebas exhaustivas después de la instalación para garantizar un funcionamiento adecuado.
Innovaciones y desarrollos futuros
Los últimos avances tecnológicos en el diseño de cojinetes de timón se han centrado en la integración de materiales de última generación y tecnologías innovadoras. Materiales como polímeros y compuestos avanzados ofrecen mayor durabilidad, menos fricción y mayor resistencia a los duros entornos marinos. Además, el uso de tecnologías inteligentes, incluida la incorporación de sensores dentro de los rodamientos, para monitorear el estado y el rendimiento de los rodamientos en tiempo real. Se prevé que los futuros diseños de cojinetes de timón cambien hacia materiales más respetuosos con el medio ambiente y hacia la automatización en el proceso de instalación y mantenimiento.
Compartir
Conclusión
Con los avances en la ciencia de los materiales y la ingeniería marina, el diseño y la fabricación de cojinetes de timón avanzan cada vez más hacia una mayor eficiencia y respeto al medio ambiente. Por lo tanto, al aprender y adaptarse continuamente a nuevas tecnologías, los diseñadores y operadores de buques pueden optimizar mejor el rendimiento del buque y mejorar la seguridad de la navegación, al tiempo que reducen el impacto ambiental. En conclusión, los cojinetes de timón, como componente central de los sistemas de control de buques, tienen un impacto de gran alcance en la mejora del rendimiento del control de buques y la seguridad marítima a través del desarrollo tecnológico y la innovación de aplicaciones.
