Análisis completo de cojinetes cilíndricos de alta calidad: revelando la esencia del cojinete cilíndrico

Introducción

Cojinetes de la manga Desempeñan un papel vital en la maquinaria al promover el movimiento de rotación suave y eficiente de diversos componentes. Desde la búsqueda del rendimiento aeroespacial hasta la eficiencia operativa en la fabricación, las mangas... rodamientos se han convertido en componentes indispensables y encarnan el epítome de Ingeniería de precisión y confiabilidad duradera. Brindan soporte y reducen la fricción entre las partes móviles, aumentando así el rendimiento general y la longevidad del equipo.

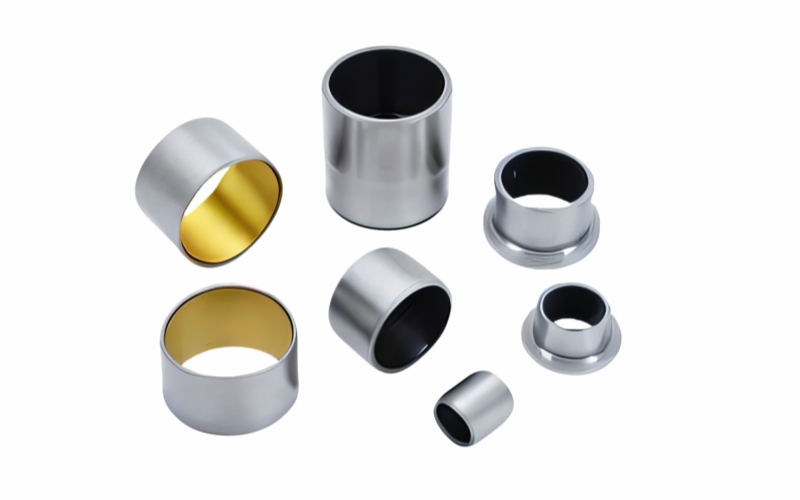

¿Qué es un cojinete liso?

A cojinete de manguito, También conocido como cojinete liso o diario cojinete, es un tipo de rodamiento que consta de un cilíndrico manguito o casquillo. Este manguito generalmente se coloca entre un eje giratorio y una estructura de soporte estacionaria, proporcionando una superficie para que el eje gire suavemente con una fricción mínima.

El diámetro interior del manguito es ligeramente mayor que el diámetro del eje, lo que permite un pequeño espacio libre o espacio entre los dos. Lubricación A menudo se aplica a esta interfaz para reducir aún más la fricción y el desgaste, asegurando un funcionamiento suave y extendiendo la vida útil del rodamiento.

Tipos de diseños de cojinetes lisos

Hay varios tipos de cojinete de manguito diseños, cada uno con sus propias características y aplicaciones únicas.

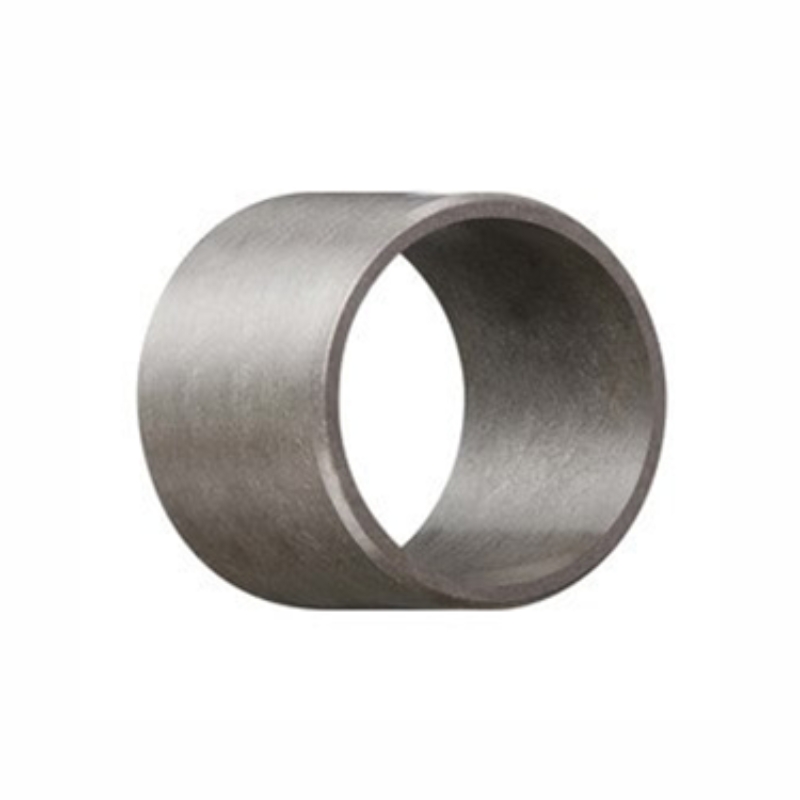

Cojinetes lisos cilíndricos——Estos son el tipo de cojinetes lisos más básicos y más utilizados. Consisten en un manguito cilíndrico simple que soporta un eje o muñón giratorio. Adecuado para cargas y velocidades moderadas.

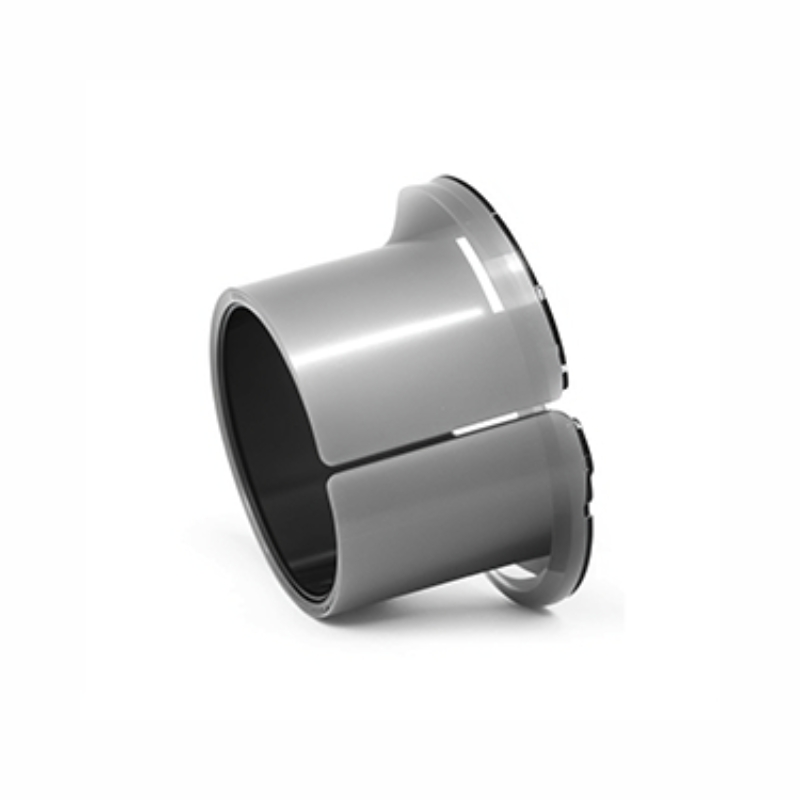

Cojinetes de deslizamiento con bridas—— Estos rodamientos tienen una o dos bridas (collarines) en los extremos del manguito para proporcionar soporte adicional y evitar el movimiento axial del eje. A menudo se utiliza en aplicaciones donde hay cargas axiales.

Cojinetes de manguito de empuje——Los cojinetes de deslizamiento están diseñados para soportar cargas axiales. Cuentan con un manguito cilíndrico con una brida o hombro para acomodar las fuerzas de empuje.

Cojinetes de manguito autolubricantes——Los cojinetes de deslizamiento autolubricantes incorporan materiales o aditivos que proporcionan lubricación incorporada, lo que reduce la necesidad de lubricantes externos.

Cojinetes de manguito impregnados de aceite——Los cojinetes de deslizamiento impregnados de aceite, también conocidos como cojinetes de oilita, están hechos de materiales porosos como bronce sinterizado o metal en polvo.

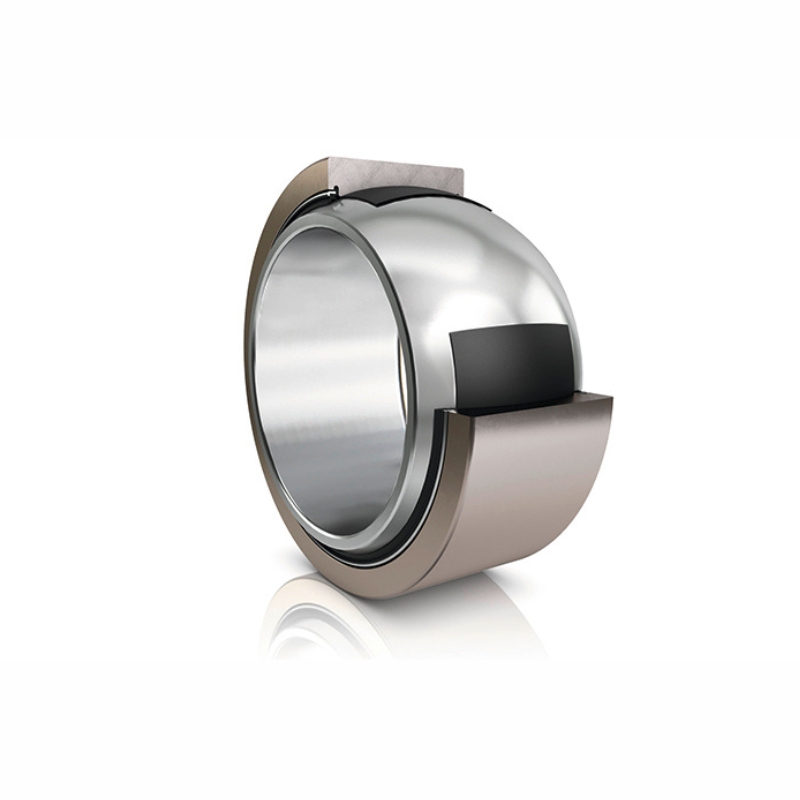

Cojinetes de manguito esféricos——Estos rodamientos tienen una superficie interior esférica o elíptica que permite la desalineación angular entre el eje y el rodamiento. Se utilizan en automotor Cojinetes del pivote central.

Cojinetes de manguito divididos——Estos rodamientos se dividen en dos o más secciones, lo que permite una fácil instalación y extracción sin necesidad de desmontar todo el eje. Se utiliza en equipos grandes o aplicaciones que requieren mucho mantenimiento.

Rodamientos de manguito compuestos——Los cojinetes de deslizamiento compuestos combinan diferentes materiales para lograr características de rendimiento específicas, como mayor resistencia al desgaste, alta capacidad de carga o resistencia a temperaturas extremas o entornos hostiles.

Cada diseño está diseñado para satisfacer necesidades operativas específicas. Un beneficio clave de estos diseños es su capacidad para reducir significativamente el ruido durante el funcionamiento, lo que los hace ideales para entornos donde minimizar el ruido es fundamental. Los cojinetes lisos también suelen requerir menores requisitos de mantenimiento. A diferencia de otros tipos de rodamientos que pueden requerir ajustes periódicos de lubricación, los rodamientos deslizantes ofrecen una solución más sencilla y rentable con un mantenimiento mínimo. Además, el proceso de instalación de los cojinetes lisos es sencillo y normalmente requiere menos tiempo y menos herramientas especializadas, lo que permite su uso en una amplia gama de industrias.

Materiales utilizados en cojinetes lisos

Hay muchos tipos de materiales para cojinetes de deslizamiento y cada uno se puede seleccionar en función de su aplicación específica o sus necesidades de rendimiento específicas.

Bronce: El bronce es uno de los materiales más tradicionales utilizados en los cojinetes lisos. Ofrece excelente resistencia al desgaste, buena conductividad térmica y resistencia a la corrosión.

Acero: Los cojinetes de casquillo de acero ofrecen alta resistencia y durabilidad. Para aplicaciones de servicio pesado donde existen condiciones extremas de carga o desgaste.

Hierro fundido: Los cojinetes lisos de hierro fundido tienen un buen rendimiento de amortiguación y resistencia al desgaste y la presión. Comúnmente utilizado en bombas y compresores.

Polímero (plástico): Cojinetes de deslizamiento de polímero, también conocidos como plástico o rodamientos compuestos, ofrecen ventajas como baja fricción, resistencia a la corrosión y propiedades autolubricantes.

Cerámica: Los cojinetes de deslizamiento cerámicos son apreciados por su excepcional dureza, resistencia al desgaste y resistencia a la corrosión y al choque térmico. Materiales como Nitrido de silicona, circonio y alúmina se utilizan en cojinetes lisos cerámicos, lo que los hace adecuados para aplicaciones de alta velocidad y alta temperatura.

Aleaciones de metales en polvo: Para crear cojinetes lisos autolubricantes se utilizan aleaciones metálicas en polvo, como polvos de bronce o hierro mezclados con lubricantes y aglutinantes. Estos rodamientos ofrecen baja fricción, buena resistencia al desgaste y la capacidad de operar en ambientes sucios o abrasivos sin necesidad de lubricación externa.

Babbitt (metal blanco): Babbitt es una aleación blanda compuesta principalmente de estaño, antimonio y cobre. A menudo se utiliza como material de revestimiento en cojinetes lisos debido a su capacidad para incrustar partículas extrañas, reducir la fricción y proporcionar un efecto de amortiguación entre el eje y la superficie del cojinete.

Beneficios del cojinete liso

Como una especie de cojinete liso, el cojinete liso tiene los siguientes beneficios principales en comparación con rodamientos:

Estructura simple y bajo costo;
Bajo nivel de ruido, pequeña vibración, funcionamiento suave y posicionamiento preciso;
Gran capacidad de adaptación al desplazamiento del eje y gran capacidad de carga;
Amplia gama de aplicaciones, sin signos de desgaste por rodadura y larga vida útil.

Desventajas y limitaciones comunes:

Capacidad de carga limitada.
Bajo ciertas condiciones de operación, los cojinetes de deslizamiento pueden experimentar una mayor fricción.
Mayor sensibilidad al polvo, escombros y otros contaminantes.
El rendimiento se degrada a velocidades muy altas debido al aumento de la generación de calor y la falta de película lubricante.
Los cojinetes lisos son sensibles a los problemas de alineación y pueden desalinearse fácilmente.
Los cojinetes lisos generalmente requieren poco mantenimiento, pero requieren un mantenimiento regular en entornos hostiles.

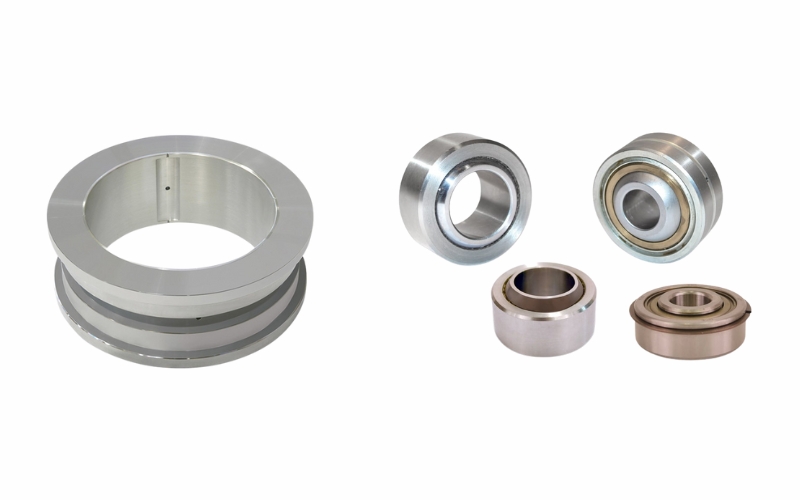

Rodamiento de manguito versus rodamiento de bolas: ¿cuáles son las diferencias?

Además de los beneficios anteriores, los cojinetes lisos y rodamientos de bolas También tienen las siguientes diferencias importantes:

1 . Diferentes formas de soportar la fuerza.
Rodamientos de bolas llevar cargas radiales y axiales a través de un punto de contacto entre la pelota y el cojinete de bolas;
El cojinete de deslizamiento lleva el principal carga radial a través de la hidrodinámica presión de la película lubricante líquida.

2 . Sensibilidad a los contaminantes
Los rodamientos de bolas son relativamente insensibles a la intrusión de contaminantes;
Los cojinetes lisos son extremadamente sensibles a pequeñas impurezas en aceite lubricante, lo que fácilmente puede provocar un mayor desgaste.

3 . Los requisitos de mantenimiento varían
Los rodamientos de bolas tienen un buen rendimiento de sellado y largos intervalos de mantenimiento;
Los cojinetes de deslizamiento deben reponerse continuamente con aceite lubricante nuevo, lo que requiere una gran cantidad de trabajo de mantenimiento.

4 . Diferencias de funciones de inicio
Debido a la presencia de elementos rodantes, los rodamientos de bolas tienen una gran resistencia a la rodadura al arrancar;
El cojinete liso lubricado con líquido tiene menos resistencia al arranque.

5. Límite de velocidad crítica
Los cojinetes lisos encontrarán problemas como la fricción por resonancia líquida cuando funcionan a alta velocidad y existe un cierto límite de velocidad crítico;
Los rodamientos de bolas no tienen esta limitación.

6 . Diferencias en situaciones de aplicación.
Los rodamientos de bolas tienen una gama más amplia de aplicaciones, pero los rodamientos deslizantes tienen ventajas únicas en determinadas ocasiones especiales, como cargas elevadas, altas temperaturas, fuerte corrosión o entornos de vibración.

En resumen, existen grandes diferencias entre los dos en términos de estructura, principio de funcionamiento, características de rendimiento, etc. Es necesario elegir la mejor forma de rodamiento de acuerdo con las condiciones de aplicación específicas.

¿Cómo se lubrican los cojinetes lisos?

La lubricación de cojinetes deslizantes suele utilizar lubricación líquida. Al suministrar continuamente una cantidad suficiente de aceite lubricante o grasa al espacio entre el cojinete y el muñón, se forma una capa de película lubricante hidrodinámica, de modo que no hay espacio entre el cojinete y el muñón. Contacto directo con el metal, consiguiendo así condiciones de trabajo de baja fricción y bajo desgaste.

Los requisitos de lubricación también son muy estrictos. Se debe seleccionar el tipo de lubricante y el grado de viscosidad apropiados, y se debe adoptar el método de suministro de aceite apropiado y el control de la cantidad de lubricación para garantizar que se forme continuamente una película lubricante hidrodinámica de espesor suficiente entre el rodamiento y el muñón. Esto evita el contacto directo con el metal, reduce el desgaste y prolonga la vida útil.

Propósito y función del cojinete liso

Propósito de un cojinete liso:

Movimiento rotatorio:
Los cojinetes lisos se utilizan ampliamente en aplicaciones que implican movimiento giratorio debido a su capacidad para proporcionar un movimiento suave y consistente. La rotación se facilita al reducir la fricción entre las partes móviles.
Movimiento lineal:
En sistemas que requieren movimiento lineal, como guías deslizantes y mecanismos de cajones, proporcionan una interfaz de baja fricción entre las piezas móviles, lo que permite un movimiento lineal suave y controlado.
Movimiento oscilatorio de alta frecuencia:
Cojinetes de deslizamiento Su capacidad para absorber vibraciones y distribuir uniformemente cargas en movimientos oscilatorios de alta frecuencia los hace adecuados para aplicaciones oscilatorias, como suspensiones de automóviles o sistemas de varillaje en robótica brazos.

Funciones de un cojinete liso:

Las funciones principales de un cojinete de deslizamiento son soportar el eje o muñón giratorio, distribuir las cargas aplicadas uniformemente sobre la superficie del cojinete y mantener una película continua de lubricante entre el eje y el cojinete para minimizar el desgaste y la fricción. Además, los cojinetes de deslizamiento pueden adaptarse a desalineaciones menores, absorber cargas de impacto y disipar el calor generado durante la operación, lo que garantiza un rendimiento confiable y eficiente en diversos sistemas mecánicos.

Aplicaciones comunes de rodamientos de manguito

Los rodamientos lisos tienen muchas aplicaciones comunes en la industria que incluye:

Equipos mecánicos: como motores, bombas, ventiladores, sistemas de transmisión, etc.
Industria del automóvil: en motores de automóviles, cajas de cambios, sistemas de dirección, sistemas de suspensión, etc.
Agricultura maquinaria: Maquinaria y equipos agrícolas, como tractores, máquinas de labranza, cosechadoras, etc.
Aeroespacial: en la industria aeroespacial, los cojinetes de deslizamiento se utilizan en componentes críticos como motores de aviones, sistemas de trenes de aterrizaje y superficies de control de vuelo.
Maquinaria pesada: En la industria de fabricación de maquinaria pesada, como excavadoras, grúas y construcción equipo.
Transporte ferroviario: en los sistemas de tren y metro, los cojinetes de deslizamiento se utilizan para soportar ruedas y ejes.
Industria de la construcción naval: en el motor principal, el sistema de transmisión, el mecanismo de dirección y otros componentes del barco, los cojinetes de deslizamiento pueden proporcionar soporte y operación confiables.

¿Cuál es la diferencia entre un cojinete liso y un buje?

Aunque el cojinete liso y buje de cojinete son algo similares en estructura y función, existen algunas diferencias entre ellos:

Los rodamientos de deslizamiento generalmente se refieren a rodamientos cilíndricos con una gran relación de aspecto, que soportan principalmente cargas radiales y requieren un suministro continuo de lubricante desde un sistema de lubricación externo. Generalmente se utilizan en aplicaciones críticas que transportan cargas más grandes.

El casquillo de rodamiento se refiere a una pieza deslizante cilíndrica o anular corta con un diámetro interior pequeño. Se utiliza principalmente para proporcionar soporte y posicionamiento del eje, y su capacidad de carga es relativamente limitada. bujes Generalmente están hechos de polímeros autolubricantes o materiales metálicos que contienen lubricantes solidos, no requiriendo ningún sistema de lubricación externo. Son ampliamente utilizados en diversas maquinarias generales.

Criterios de selección para cojinetes lisos

Los factores clave incluyen la capacidad de carga, que determina cuánto peso puede soportar un rodamiento sin afectar el rendimiento. La conductividad térmica y la expansión afectan rendimiento del rodamiento a diferentes temperaturas. La capacidad de velocidad es otra consideración importante; los diferentes materiales y diseños de cojinetes de manguito pueden manejar mejor diferentes velocidades de operación. Los requisitos de lubricación también afectan la frecuencia de mantenimiento y la eficiencia operativa. Se deben considerar factores ambientales como el polvo, la humedad y la exposición a sustancias químicas para garantizar la vida útil y la confiabilidad de los cojinetes. También se debe considerar la compatibilidad con los componentes del sistema existente y el costo general.

¿Por Qué Elegirnos?

FHD Bearings es un fabricante líder con más de 20 años de experiencia, que brinda una calidad incomparable y un servicio excepcional a los profesionales de adquisición de marcas en todo el mundo. Nuestros cojinetes de deslizamiento se someten a rigurosas pruebas para garantizar la durabilidad y el rendimiento. Además, disponemos de otro tipo de rodamientos de alta calidad como rodamientos de rodillos, rodamientos de bolas, rodamientos personalizados, etc.; No importa cuál sea su aplicación, FHD puede proporcionar excelentes rodamientos a clientes de todo el mundo..

Referencias

1. Un análisis detallado de ”rodamientos de manguito versus rodamientos de bolas "de Buje MFG

2. Una explicación detallada de " lubricación de cojinetes de manguito “de la Compañía de Lubricación de Maquinaria.
