Análisis del diseño de rodamientos giratorios para un funcionamiento eficiente
Índice del Contenido

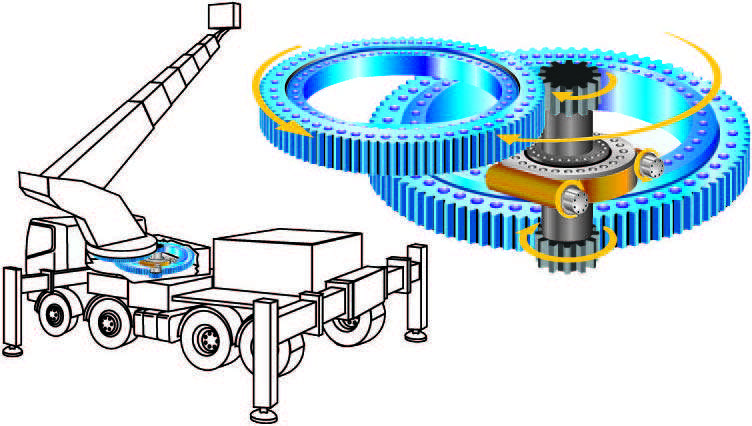

El diseño de los cojinetes de giro es una parte fundamental del campo de la ingeniería y afecta directamente el rendimiento y la confiabilidad de los sistemas mecánicos. A continuación se presenta una descripción general de rodamiento giratorio diseño:

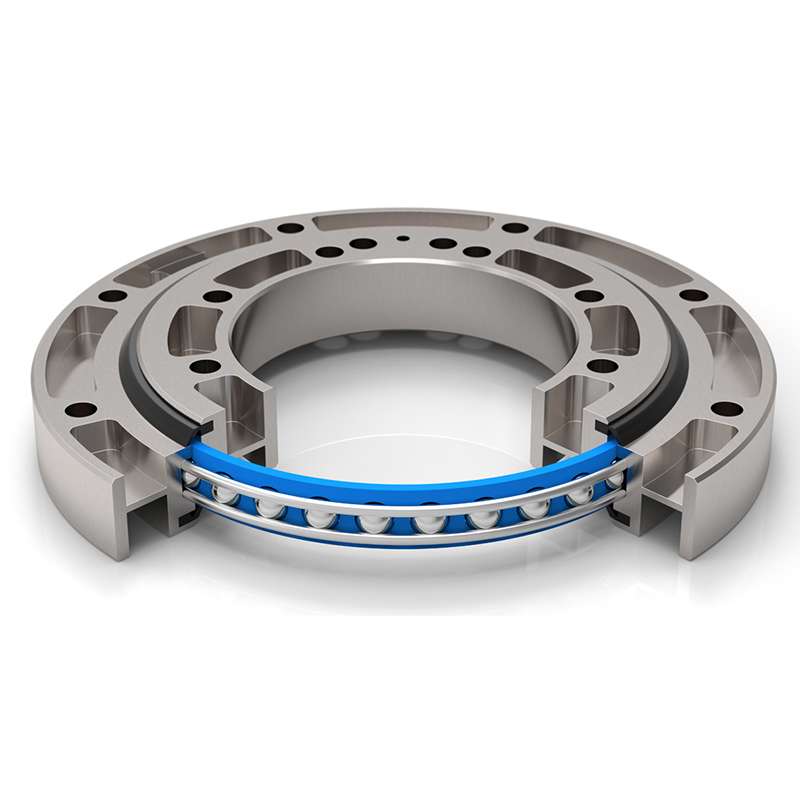

Apariencia y estructura
- Anillo exterior (anillo exterior): Fijado en el exterior del sistema mecánico, generalmente conectado con la base del equipo mecánico u otras partes fijas.
- Anillo interior (anillo interior): Fijado en el sistema mecánico interno, generalmente conectado con las partes giratorias de equipos mecánicos (como ejes).
- Cuerpo rodante: Generalmente una bola o rodillo, ubicado entre el anillo exterior y el anillo interior, a través del rodamiento reduce la fricción, de modo que cojinete Se puede girar más fácilmente.
Clasificaciones comunes
- Rodamiento de una sola fila rodamientos de bolas
El tipo más básico, adecuado para aplicaciones industriales generales. - Pelota rodante de doble hilera rodamientos
Tienen una mayor capacidad de carga y son adecuados para cargas más grandes. cargas radiales y axiales. - Rodamientos de bolas de contacto de cuatro puntos
Con un anillo interior especial construcciónPueden soportar cargas radiales y axiales y son adecuados para aplicaciones que requieren un alto grado de posicionamiento preciso, como mesas giratorias y grúas. - Rodamientos giratorios de rodillos
Adecuado para cargas y momentos de inercia superiores, comúnmente utilizado en grandes maquinarias de construcción y turbinas eólicas. - Diseños personalizados para aplicaciones específicas
También se encuentran disponibles diseños personalizados para aplicaciones específicas que cumplan con condiciones y entornos operativos especiales.
Consideración de diseño
- Ángulos críticos para la distribución de carga.
Teniendo en cuenta la distribución de la carga en diferentes condiciones de funcionamiento, se determina un ángulo de contacto adecuado para garantizar que el rodamiento pueda soportar la carga esperada.
- Lubricación diseño de sistemas
Diseño de sistemas de lubricación eficaces para garantizar que los rodamientos estén siempre lubricados adecuadamente durante el funcionamiento para minimizar la fricción y el desgaste.
- Seal y diseño de protección
Para prolongar la vida útil de los rodamientos, diseñe sistemas eficaces de sellado y protección para evitar que entre polvo, humedad y otros contaminantes en el interior del rodamiento.
- Requisitos de posicionamiento de precisión
Para aplicaciones que requieren un posicionamiento de alta precisión, diseñe el holgura del rodamiento y apto para garantizar que se logre la precisión de posicionamiento requerida durante el funcionamiento.
- Selección de materiales e influencia
Seleccione el material de rodamiento adecuado, teniendo en cuenta la resistencia, dureza y resistencia al desgaste del material para adaptarse al entorno operativo específico y a las condiciones de carga.
Principios de diseño de rodamientos giratorios
1.Equilibrio de rodadura y fricción
El diseño de los rodamientos se basa en una sofisticada consideración del equilibrio entre rodadura y fricción. Los elementos rodantes ruedan entre los anillos exterior e interior, minimizando efectivamente la fricción y reduciendo así las pérdidas de energía y aumentando la eficiencia.
– Optimización de elementos rodantes.
Al seleccionar el tamaño y la forma correctos de los elementos rodantes, el diseño garantiza que rueden dentro del rodamiento con una fricción mínima, lo que mejora la vida útil y el rendimiento del rodamiento.
– Diseño de puntos de contacto
El diseño de precisión de los puntos de contacto garantiza que los puntos de contacto entre los elementos rodantes y los anillos exterior e interior minimicen la fricción para reducir la resistencia al funcionamiento del rodamiento.
2.Consideraciones de ingeniería para la distribución de carga
La consideración de la distribución de la carga en el diseño es un principio importante para garantizar que los rodamientos permanezcan estables cuando se someten a cargas en todas las direcciones.
– Selección del ángulo de contacto.
Determine el ángulo de contacto adecuado para equilibrar las cargas radiales y axiales. Diferentes aplicaciones requieren diferentes ángulos de contacto para garantizar que la carga sobre el rodamiento se distribuya uniformemente.
– Simulación y análisis de distribución de carga.
El análisis de distribución de carga se realiza utilizando herramientas de simulación de ingeniería para optimizar la estructura de soporte y garantizar que la carga se distribuya y soporte de manera efectiva en todas las condiciones operativas.
3. Ajuste y control de holgura
El control preciso de la holgura del rodamiento en el diseño para adaptarse a diferentes entornos de trabajo y requisitos especiales es uno de los principios para garantizar un posicionamiento preciso y un funcionamiento eficiente.
– Relación entre juego y estabilidad del rodamiento
Comprender el efecto del juego en la estabilidad del rodamiento garantiza que la capacidad de carga del rodamiento no se vea afectada y al mismo tiempo se cumplan los requisitos específicos de precisión y posicionamiento.
– Tecnología de ajuste automático de holgura
Presentamos la tecnología de ajuste automático de la holgura para adaptarse a diferentes temperaturas, cargas y velocidades de funcionamiento para mejorar la adaptabilidad y el rendimiento de los rodamientos.
4. Proceso de fabricación de alta precisión
Uno de los principios de diseño de los rodamientos giratorios es el uso de procesos de fabricación de alta precisión para garantizar que cada rodamiento cumpla con las especificaciones de diseño.
– Tecnología de producción avanzada
Procesos de fabricación avanzados, como el mecanizado de precisión, tratamiento térmico y el tratamiento de la superficie, se utilizan para garantizar un alto grado de consistencia en el tamaño y la forma de los rodamientos.
– Automatización del proceso de fabricación.
La introducción de tecnología de fabricación automatizada mejora la eficiencia de la producción al tiempo que minimiza los errores de fabricación, garantizando que cada rodamiento cumpla con los requisitos de diseño.
5. Verificación y prueba del diseño.
En el principio de diseño, la validación y las pruebas son los últimos obstáculos para garantizar el rendimiento y la fiabilidad del rodamiento.
– Tecnología de simulación avanzada
La validación del diseño se lleva a cabo utilizando herramientas de simulación avanzadas para simular el rendimiento de los rodamientos en diferentes condiciones operativas con el fin de optimizar el diseño.
– Importancia de las pruebas reales
Se realizan pruebas prácticas para verificar si el diseño se ajusta a la realidad de la ingeniería, incluidas pruebas de durabilidad, pruebas de carga y pruebas de funcionamiento a alta velocidad.
Estrategias de diseño para mejorar la capacidad de carga del rodamiento giratorio
1. Selección de materiales y optimización de la resistencia.
– Materiales de aleación con alta resistencia.
Seleccione materiales de aleación de alta resistencia y alta resistencia al desgaste, como acero de aleación de cromo-molibdeno u otras aleaciones especiales, para mejorar la resistencia general del rodamiento.
– Tratamiento térmico superficial
Utilice procesos de tratamiento térmico como enfriamiento de superficies o carburación para mejorar la dureza de la superficie y mejorar la resistencia al desgaste y la vida útil de la fatiga del rodamiento.
2. Optimización de la geometría
– Optimización de elementos rodantes.
Diseñe un diámetro más grande o una mayor cantidad de cuerpos rodantes para aumentar la cantidad de puntos de contacto, distribuir efectivamente la carga y mejorar la capacidad general de carga.
– Diseño estructural de anillos interiores y exteriores.
Optimice la geometría de los anillos interior y exterior para aumentar el uso efectivo de materiales y mejorar la rigidez general, mejorando así la capacidad de carga.
3. Diseño de pista de rodadura
El diseño de la pista de rodadura es fundamental para la distribución y transferencia de carga y se puede optimizar de las siguientes maneras:
– Altos ángulos de carga
Seleccionar el ángulo de contacto apropiado de los elementos rodantes permite que la carga se distribuya más uniformemente sobre las pistas de rodadura y mejora la capacidad de carga del rodamiento.
– Diseño de pista de rodadura de varios carriles
La adopción de un diseño de pista de rodadura multicanal aumenta el área de contacto, reduce eficazmente la tensión entre el cuerpo rodante y la pista de rodadura y mejora la capacidad de carga.
4. Diseño de precarga
Mediante el diseño de precarga, los rodamientos siempre pueden mantener un cierto grado de estanqueidad durante el funcionamiento y mejorar su resistencia a la fatiga y su capacidad de carga.
– Aplicación de elementos elásticos
Se introducen elementos elásticos, como resortes y calzas de ajuste, para lograr la precarga de los cojinetes y mejorar la estabilidad de los cojinetes cuando cambia la carga.
5. Sistemas de lubricación y refrigeración.
Un sistema eficaz de lubricación y refrigeración ayuda a aumentar la capacidad de carga y la vida útil de los rodamientos.
– Sistema de lubricación de alta eficiencia
El diseño de un sistema de lubricación eficiente garantiza que siempre se mantenga una película de lubricación suficiente entre los elementos rodantes y las pistas de rodadura para reducir la fricción y aumentar la capacidad de carga.
– Diseño de disipación de calor.
Teniendo en cuenta el calor generado durante el funcionamiento del rodamiento, se diseña un sistema eficaz de disipación de calor para evitar la fatiga del material causada por las altas temperaturas y salvaguardar la capacidad de carga.
6. Control de contaminantes y diseño de sellos.
El control eficaz de las impurezas en los rodamientos y el sellado eficaz ayudan a mejorar su capacidad de carga.
– Proceso de fabricación de precisión
Se adopta un proceso de fabricación de precisión para minimizar las impurezas en el proceso de fabricación y garantizar la limpieza dentro de los rodamientos.
– Sistema de sellado eficiente
El diseño de un sistema de sellado eficiente evita que entren impurezas externas en el rodamiento y mejora la confiabilidad y la capacidad de carga del rodamiento en ambientes sucios.
Tecnología de diseño de rodamientos giratorios para entornos de vibración
Aplicación de materiales antivibraciones.
El uso de materiales con buenas características antivibración puede reducir eficazmente el impacto de la vibración en los rodamientos.
- Elementos elásticos:Se introducen elementos elásticos, como caucho o resortes, en la estructura del rodamiento para absorber y frenar la energía transmitida al rodamiento por vibración y reducir la fuerza del impacto.
- Aleación antivibraciones:La selección de materiales de aleación antivibración con buen módulo de elasticidad y propiedades antivibración puede ayudar a reducir la deformación y la tensión en un entorno de vibración.
Optimización del diseño estructural
El diseño estructural optimizado permite que los rodamientos dispersen y absorban mejor la energía en entornos de vibración.
- Mejora de la rigidez estructural:Diseñe la estructura para mejorar la rigidez general, reducir la deformación y mejorar la velocidad de respuesta del rodamiento al impacto de la vibración.
- Reducir la concentración de carga:Al cambiar la estructura, se reduce el área de concentración de carga, se dispersa el impacto de la vibración en el rodamiento y se ralentiza el daño local.
Diseño optimizado de elementos rodantes y pistas de rodadura.
El diseño optimizado de elementos rodantes y pistas de rodadura mejora la capacidad de carga de los rodamientos en entornos de vibración.
- Radial grande y carga axial capacidad de llevar:La cantidad y el diámetro de los elementos rodantes están optimizados para aumentar la capacidad de carga y garantizar que los rodamientos permanezcan estables bajo vibraciones de alta frecuencia.
- Diseño de canalización multicanal:La adopción de un diseño de pista de rodadura multicanal aumenta la cantidad de puntos de contacto, reduce las tensiones localizadas y mejora la resistencia del rodamiento a la vibración.
Diseño de sellado y protección.
En el diseño se consideran sistemas de sellado y protección eficaces para evitar la contaminación y lubricante pérdida que puede producirse en un entorno vibratorio.
- Diseño a prueba de polvo e impermeable:Se diseñan estructuras eficaces a prueba de polvo e impermeables para evitar que las partículas y la humedad entren en el interior del rodamiento y para minimizar el impacto de la vibración en la vida útil del rodamiento.
- Materiales resistentes a la corrosión:Se seleccionan materiales resistentes a la corrosión para evitar la corrosión de los rodamientos por la humedad y los productos químicos generados en el entorno de vibración.
Diseño eficiente del sistema de lubricación
El eficiente sistema de lubricación está diseñado para garantizar que los rodamientos aún puedan obtener suficiente lubricación en el entorno de vibración para reducir la fricción y el desgaste.
- Selección de grasa:
Seleccione una grasa que pueda mantener la estabilidad bajo vibraciones de alta frecuencia para garantizar un efecto de lubricación estable y duradero. - Automatización del sistema de lubricación:
Introduzca un sistema de lubricación automática para ajustar el suministro de lubricante de acuerdo con las condiciones de trabajo reales y mejorar el efecto de lubricación.
Sistema de seguimiento y retroalimentación en tiempo real
Diseñe un sistema de monitoreo en tiempo real para monitorear el estado de los rodamientos en tiempo real y realizar ajustes inteligentes a través del sistema de retroalimentación.
- Vibración Sensor:Instalación de sensores de vibración para monitorear el estado de vibración de los rodamientos en tiempo real, detectar anomalías y tomar medidas a tiempo.
- Análisis de datos y comentarios:Adopte tecnología de análisis de datos para analizar los datos de vibración y formar un sistema de retroalimentación inteligente para realizar ajustes de acuerdo con los datos en tiempo real para optimizar el rendimiento del rodamiento.
Casos de éxito
Características de diseño:
Optimización de la resistencia del material: selecciona materiales de alta resistencia y mejora la resistencia general de los rodamientos mediante un procesamiento optimizado.
Sistema de lubricación eficiente: La adopción de un sistema de lubricación avanzado garantiza que los rodamientos puedan obtener suficiente lubricación bajo vibraciones de alta frecuencia, lo que reduce la fricción y el desgaste.
Diseño de rigidez estructural: El diseño estructural mejora la rigidez general y mejora la resistencia del rodamiento a la vibración.
Éxito:
Alta capacidad de carga
cojinetes de giro han abordado con éxito los desafíos de los entornos de alta carga y vibración, proporcionando una solución confiable para aplicaciones de servicio pesado.
Estas historias de éxito muestran que es posible diseñar rodamientos giratorios que funcionen bien en diferentes condiciones operativas teniendo en cuenta la distribución de carga, la optimización estructural, la resistencia del material, los sistemas de lubricación y la idoneidad ambiental. El éxito de estos casos de diseño proporciona información útil para el diseño de rodamientos en otros campos de la ingeniería.
Innovación indispensable
La innovación es un factor indispensable para mejorar la eficiencia de rodamiento giratorio diseño. La innovación no consiste solo en materiales, sistemas de construcción y lubricación mejorados, sino también en la introducción de tecnología de automatización, sistemas de monitoreo inteligentes y diseños innovadores para la adaptabilidad ambiental. A través de la innovación continua, el diseño de los rodamientos se puede adaptar mejor a las cambiantes necesidades de ingeniería, mejorando el rendimiento y la confiabilidad, al mismo tiempo que se reducen los costos de mantenimiento y se brindan soluciones más competitivas para aplicaciones industriales. La innovación es una fuerza impulsora indispensable en el diseño de ingeniería moderno, ya que aporta un rendimiento más eficiente y una gama más amplia de aplicaciones a los rodamientos giratorios.
